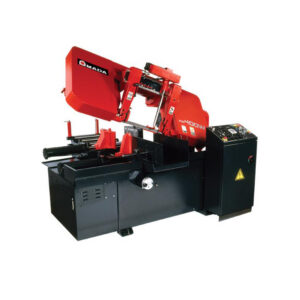

Machine à scier horizontale automatique à bras articulé Amada HA400W

Name: Machine à scier automatique à bras articulé Amada HA400W
Brand: Amada

Robuste scie à ruban horizontale à bras articulé Amada HA400W avec construction extrêmement rigide pour des capacités de coupe élevées sur tous types de métaux. Machine à scier automatique 7.5 HP avec une lame 1-1/2" avec indexation multiple x9, étaut flottant à indexation, cadran de compensation du trait de scie, entraînement à vitesse de lame variable et un étau à course complète.

Le modèle HA400W est doté d’un châssis en forme de « C » qui supporte les fixations des deux volants, le réducteur à vis sans fin robuste, le moteur d’entraînement de la lame ainsi que les supports du bras de guidage. Le résultat : une structure extrêmement rigide qui assure efficacité, rentabilité et grande capacité de coupe pour tous les types de métaux.

Demande d'information

Une équipe multidisciplinaire pour vous accompagner dans vos projets.

Support après-vente unique

Une qualité inégalée et un produit sur mesure

Catégories : Machines à scier & tronçonner, Scies à ruban automatiques

Imprimer en PDF

Envoyer par courriel

            	              		CaractéristiquesChâssis de la tête de scie : Le châssis rigide en forme de « C » supporte les fixations des deux volants, le réducteur à vis sans fin de type robuste, le moteur d’entraînement de la lame ainsi que les supports du bras de guidage de scie.
Volants et système d’entraînement : Les volants sont fabriqués en fonte pour une durabilité et une productivité accrues. Les moyeux de 9,4 po (240 mm), sans déflexion, assurent un fonctionnement parfaitement stable des volants, peu importe la tension appliquée ou la charge de coupe. Les ensembles d’arbres sont munis de roulements coniques pour une rigidité accrue et une longue durée de vie. Le moteur d’entraînement est couplé à la transmission à l’aide d’une poulie à vitesse variable.
Transmission du volant moteur : La transmission du volant moteur est conçue et fabriquée par Amada pour offrir une réduction de vitesse à haute efficacité, sans nécessiter de refroidissement externe, ce qui permet de transmettre davantage de puissance à l’arbre moteur de grand diamètre. Cet arbre assure un transfert optimal à la lame sans vibrations (strobing), permettant ainsi à la machine de couper efficacement aussi bien les alliages difficiles que les matériaux faciles à usiner.

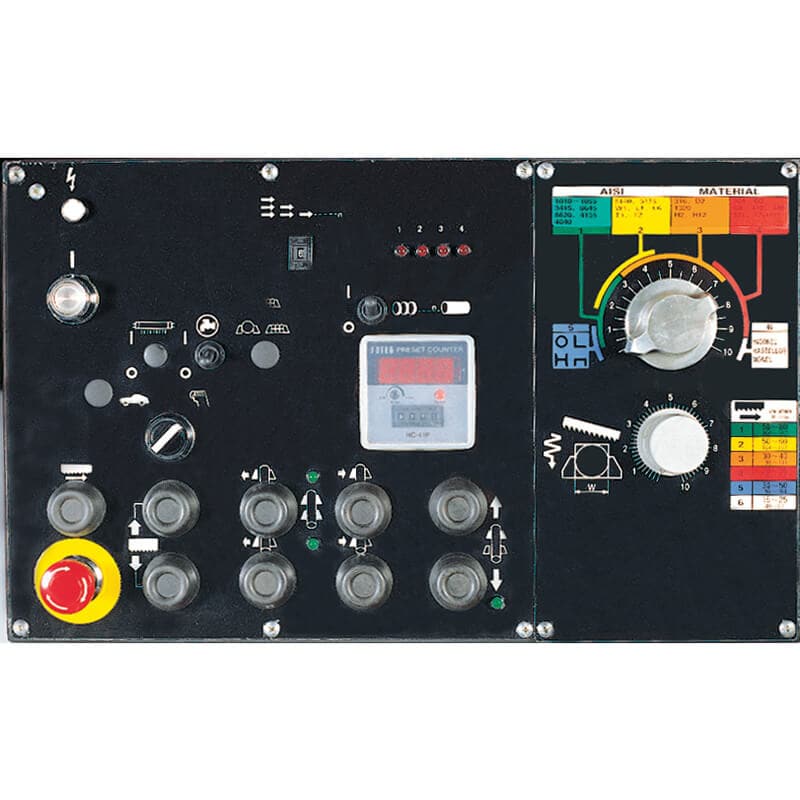

Contrôle d’avance – pression et débit : Les contrôles indépendants de pression et de débit, installés en série, assurent un taux de coupe optimal, peu importe la section ou l’alliage du matériau. Le contrôle de pression détermine la force de coupe appliquée à la lame. Le contrôle de débit règle la vitesse maximale de descente de la tête de scie. Par exemple, pour les matériaux difficiles à usiner, la pression est réglée plus élevée que pour les alliages faciles à couper, et le débit est réduit, comme indiqué sur les plaques signalétiques situées au-dessus des boutons de commande.
Convoyeur à copeaux motorisé automatique : La vis sans fin du convoyeur à copeaux, alimentée électriquement, évacue automatiquement les copeaux de la zone de coupe, tout en ramenant le liquide de coupe vers le réservoir. Ce système réduit considérablement le temps de nettoyage et permet à la machine de fonctionner plus longtemps sans intervention de l’opérateur.
Indexation multiple : Le système de commande de la machine permet jusqu’à 9 cycles d’indexation, pour une longueur de coupe maximale en automatique de 141,7 po (3 600 mm).



            	              		Spécifications techniques

Modèle
HA400W

Impérial
Métrique


Capacité de coupe
Rond (Diamètre)
1.18″ – 16.54″
30 – 420 mm
1.18″ – 16.54″
30 – 420 mm
17.0″
432 mm

Rectangle (La x H)
16.3″ x 16.3″
415 x 415 mm

Capacité de charge de travail
5,511 lbs.
2,500 kg

Lame de scie
Dimensions (L x T x W)
15′ x 0.050″ x 1-1/2″
4570 x 1.3 x 41 mm
15′ x 0.050″ x 1-1/2″
4570 x 1.3 x 41 mm
56 à 295 pi/min, 60 Hz réglage en continu
17-90 m/min, 60 Hz réglage en continu


Vitesse de la lame
56 à 295 pi/min, 60 Hz réglage en continu
17-90 m/min, 60 Hz réglage en continu

Contrôle de la tension



Contrôle de la lame
Contrôle de la lame
Valve de contrôle de la pression et du débit hydraulique
Valve de contrôle de la pression et du débit hydraulique
Réglage automatisé avec capteur d’approche rapide

Réglage de la butée supérieure
Réglage automatisé avec capteur d’approche rapide

Fonctionnement des étaux
Type
Étau principal et étau arrière
Étau principal et étau arrière
Vérin hydraulique à course complète

Contrôle
Vérin hydraulique à course complète

Moteurs
Lame de scie
7.5 HP
5.5 kW
7.5 HP
5.5 kW
2 HP
1.5 kW
1/4 HP
0.18 kW

Pompe hydraulique
2 HP
1.5 kW

Pompe du fluide de coupe
1/4 HP
0.18 kW

Exigence de puissance
Tension d'alimentation
AC220V±10%, 3 PH, 60 Hz ou AC440V±10%, 3 PH, 60 Hz
AC220V±10%, 3 PH, 60 Hz ou AC440V±10%, 3 PH, 60 Hz
11 kVA

Exigence de puissance
11 kVA

Fluide de coupe
Capacité du réservoir
31.5 gal
120 litres
31.5 gal
120 litres
Électrique centrifuge
10.6 gal/min
40 L/min

Type de pompe
Électrique centrifuge

Capacité de la pompe
10.6 gal/min
40 L/min

Hydraulique
Capacité du réservoir
10.5 gal
40 litres
10.5 gal
40 litres
Pompe à palettes à débit variable
5.8 gal/min
22 L/min
498 psi
3.5 MPa (58 kgf/cm2)

Type de pompe
Pompe à palettes à débit variable

Capacité de la pompe
5.8 gal/min
22 L/min

Réglage de la pression
498 psi
3.5 MPa (58 kgf/cm2)

Élimination des copeaux
Brosses doubles automatiques avec suivi et détection d’usure
👉 Convoyeur à copeaux motorisé de type grattoir large
Brosses doubles automatiques avec suivi et détection d’usure
👉 Convoyeur à copeaux motorisé de type grattoir large

Index matériel
Mécanisme de l'index
Servomoteur CA
Servomoteur CA
19,6″ (Indexation maximale de 9 fois)
500 mm (Indexation maximale de 9 fois)
0.394″-177″
10.0-4500 mm
1
1-9999
3″ + longueur des pièces
76 mm + longueur des pièces

Course
19,6″ (Indexation maximale de 9 fois)
500 mm (Indexation maximale de 9 fois)

Longueur
0.394″-177″
10.0-4500 mm

Nombre de postes d’entrée
1

Nombre de pièces coupées
1-9999

Longueur résiduelle
3″ + longueur des pièces
76 mm + la longueur des pièces

Dimensions de la machine (Lar x Lon x H)
Position haute de la tête de scie
89.5″ x 106.2″ x 95.5″
2274 x 2697 x 2425 mm
89.5″ x 106.2″ x 95.5″
2274 x 2697 x 2425 mm
89.5″ x 106.2″ x 62.0″
2274 x 2697 x 1575 mm

Position basse de la tête de scie
89.5″ x 106.2″ x 62.0″
2274 x 2697 x 1575 mm

Hauteur de la table
32.5″
800 mm
32.5″
800 mm

Poids de la machine
4,851lbs
2,200 kg
4,851lbs
2,200 kg
