| Modèle | PA13MPC | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Impérial | Métrique | ||||||||
| Capacité de coupe | Rond (Diamètre) | 13″ | 330 mm | 13″ 330 mm |
14.2″ x 13″ 330 x 360 mm |
||||
| Rectangle (L x H) | 14.2″ x 13″ | 330 x 360 mm | |||||||
| Capacité de charge de travail | 6,250 lbs | 2,840 kg | |||||||

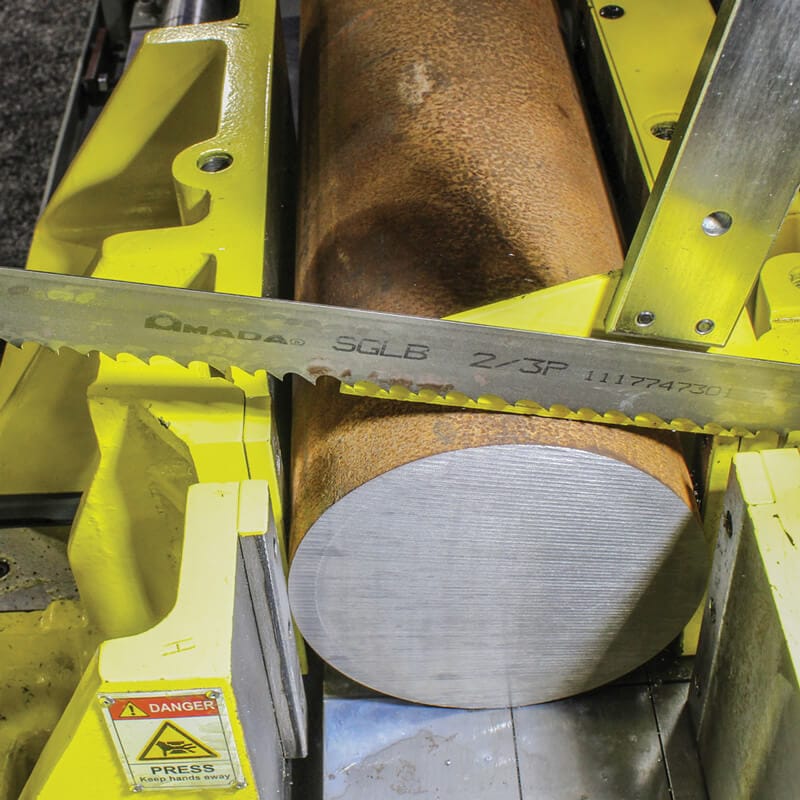

| Lame de scie | Dimensions (L x T x W) | 13’6″ x 0.42″ x 1-1/4″ | 4115 x 1.1 x 34 mm | 13’6″ x 0.42″ x 1-1/4″ 4115 x 1.1 x 34 mm |
79-456 ft/min par variateur de fréquence 24-139 m/min par variateur de fréquence |
Hydraulic | |||
| Vitesse de la lame | 79-456 ft/min par variateur de fréquence | 24-139 m/min par variateur de fréquence | |||||||
| Contrôle de la tension | Hydraulique | ||||||||
| Contrôle de la lame | Contrôle de la coupe | Valve de contrôle de pression et de débit hydraulique | Valve de contrôle de pression et de débit hydraulique | Réglage automatique avec palpeur d’approche rapide | |||||
| Réglage de la butée supérieure | Réglage automatique avec palpeur d’approche rapide | ||||||||
| Fonctionnement des étaux | Type | Étau avant divisé et étau arrière | Étau avant divisé et étau arrière | Vérin hydraulique à course complète | |||||
| Contrôle | Vérin hydraulique à course complète | ||||||||
| Moteurs | Lame de scie | 5 HP | 3.7 kW | 5 HP 3.7 kW |
2.0 HP 1.5 kW |
1/4 HP 0.12 kW |
|||
| Pompe hydraulique | 2.0 HP | 1.5 kW | |||||||
| Système de liquide de coupe | 1/4 HP | 0.12 kW | |||||||
| Exigence de puissance | Tension d'alimentation | AC230V±10%, 3 PH, 60 Hz - Doit être utilisé avec la tension configurée en usine | AC230V±10%, 3 PH, 60 Hz - Doit être utilisé avec la tension configurée en usine | ||||||
| Exigence de puissance | |||||||||
| Fluide de coupe | Capacité du réservoir | 21 gal | 80 litres | 21 gal 80 litres |
|||||
| Hydraulique | Capacité du réservoir | 17 gal | 65 litres | 17 gal 65 litres |
569 psi 4.0 MPa (40 kgf/cm2) |
||||
| Réglage de la pression | 569 psi | 4.0 MPa (40 kgf/cm2) | |||||||
| Élimination des copeaux | Convoyeur à copeaux | ||||||||
| Index matériel | Mécanisme de l'index | Étau navette | Étau navette | ||||||
| Course | |||||||||
| Longueur | |||||||||
| Nombre de postes d’entrée | |||||||||
| Nombre de pièces coupées | |||||||||
| Longueur résiduelle | |||||||||
| Dimensions de la machine (Lar x Lon x H) | Position haute de la tête de scie | x 85.0″ x 80.0″ | x 2159 x 2032 mm | x 85.0″ x 80.0″ x 2159 x 2032 mm |
x 85.0″ x 53.0″ x 2159 x 2032 mm |
||||
| Position basse de la tête de scie | x 85.0″ x 53.0″ | x 2159 x 2032 mm | |||||||
| Hauteur de la table | 27″ | 686 mm | |||||||
| Poids de la machine | 4,200 lbs | 1950 kg | |||||||
