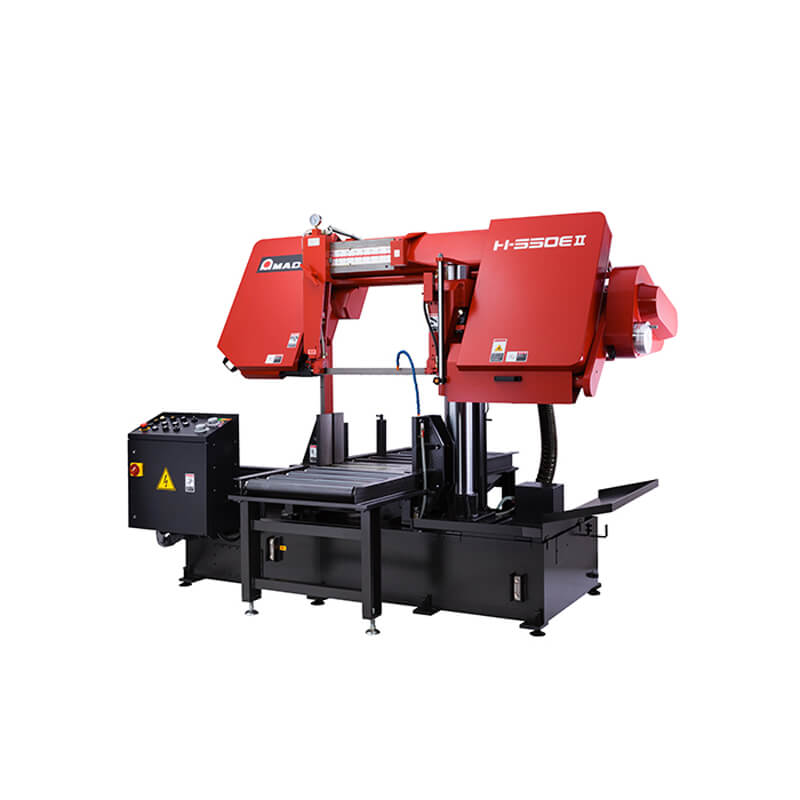

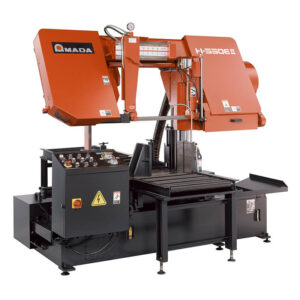

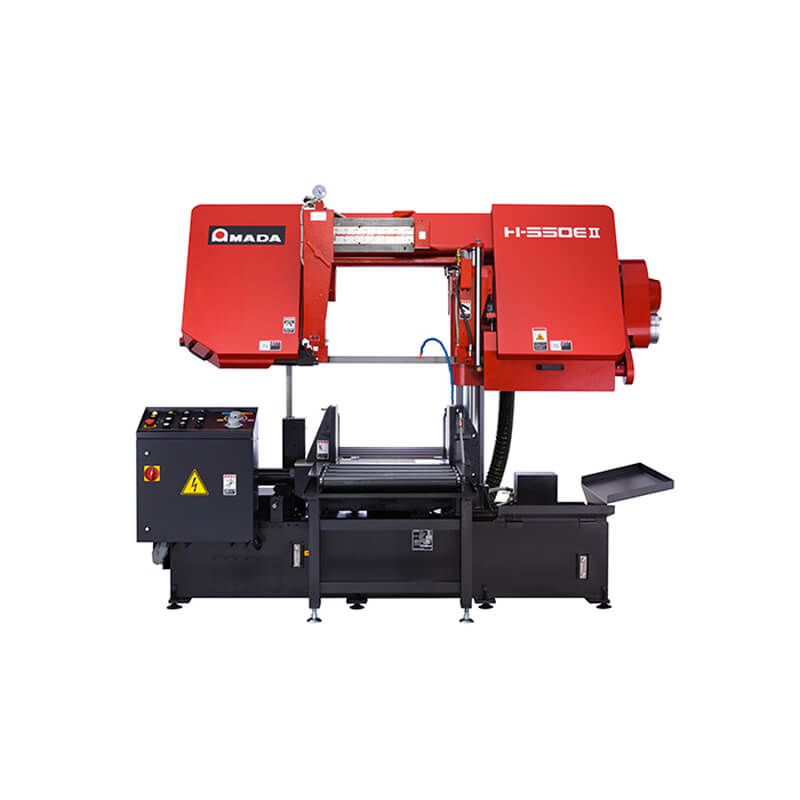

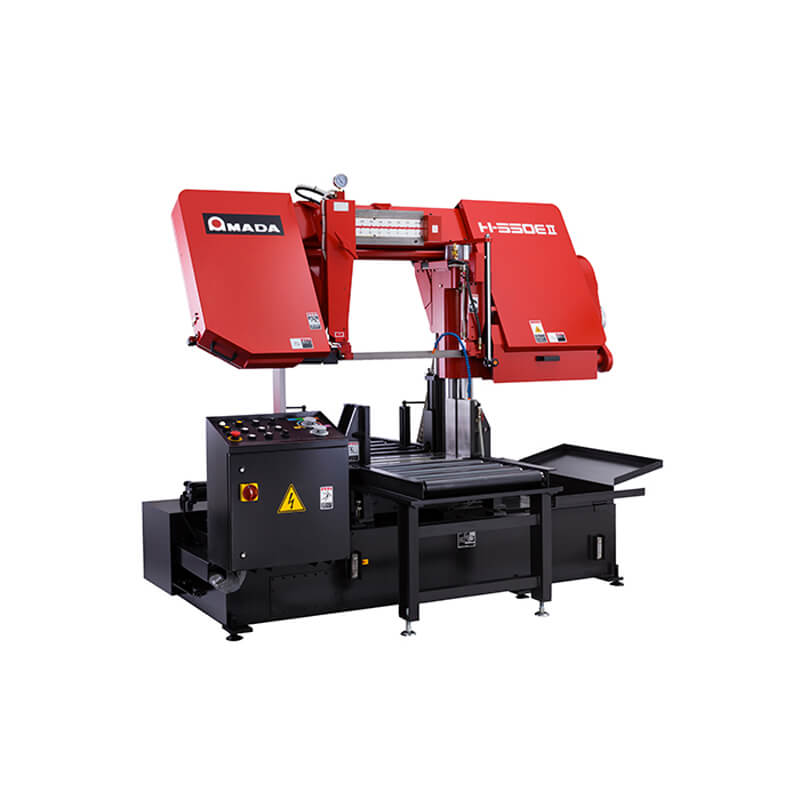

| Modèle | H550EII | |||||
|---|---|---|---|---|---|---|
| Impérial | Métrique | |||||
| Capacité de coupe | Rond (Diamètre) | 7.87″-18.90″ | 200 – 480 mm | 7.87″-18.90″ 200 – 480 mm |
21.65″ x 18.90″ 550 x 480 mm |
|
| Rectangle (L x H) | 21.65″ x 18.90″ | 550 x 480 mm | ||||
| Capacité de charge de travail | 4,409 lbs | 2,000 kg | ||||
| Lame de scie | Dimensions (L x T x W) | 16′ x 0.050″ x 1.5″ | 4880 x 1.3 x 41 mm | 16′ x 0.050″ x 1.5″ 4880 x 1.3 x 41 mm |
56, 82, 115, 148, 180, 213, 246 ft/min 17, 25, 35, 45, 55, 65, 75, m/min |
Hydraulique |
| Vitesse de la lame | 56, 82, 115, 148, 180, 213, 246 ft/min | 17, 25, 35, 45, 55, 65, 75, m/min | ||||
| Contrôle de la tension | Hydraulique | |||||

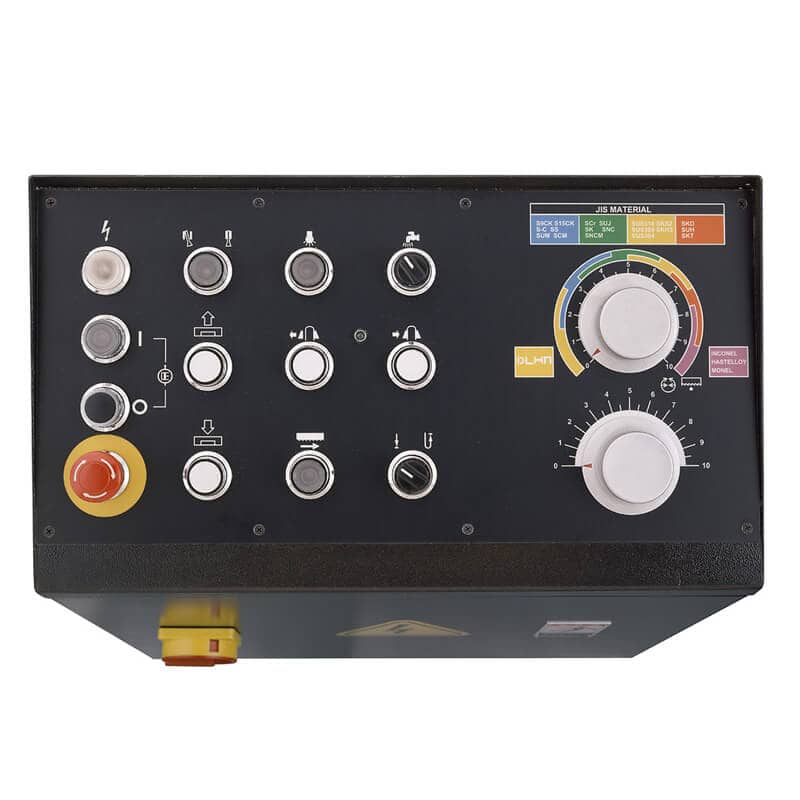

| Contrôle de la lame | Contrôle de la coupe | Valve de contrôle de pression et de débit hydraulique | Valve de contrôle de pression et de débit hydraulique | Réglage manuel | ||

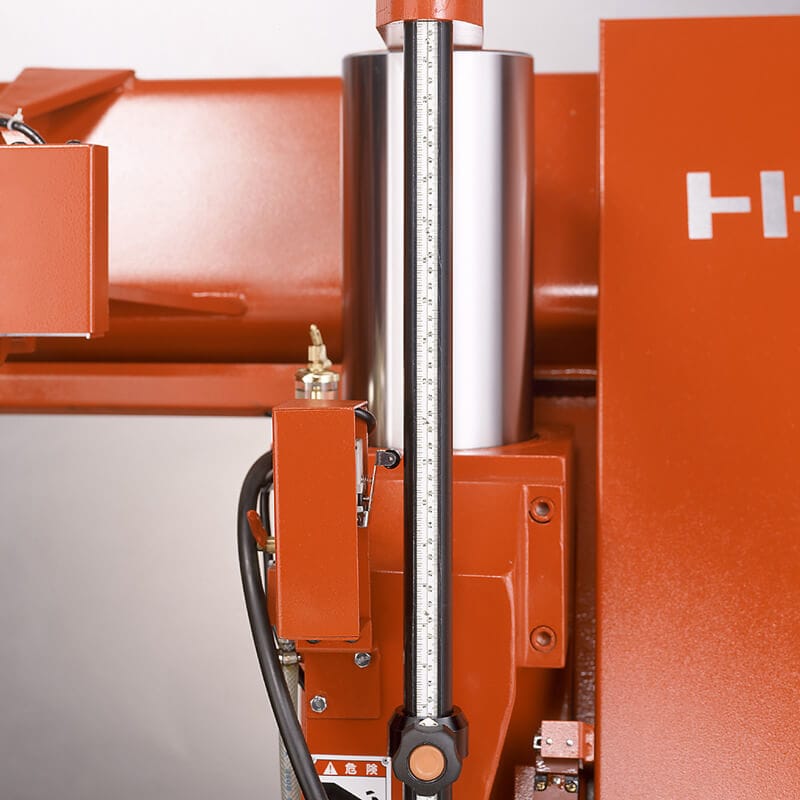

| Réglage de la butée supérieure | Réglage manuel | |||||

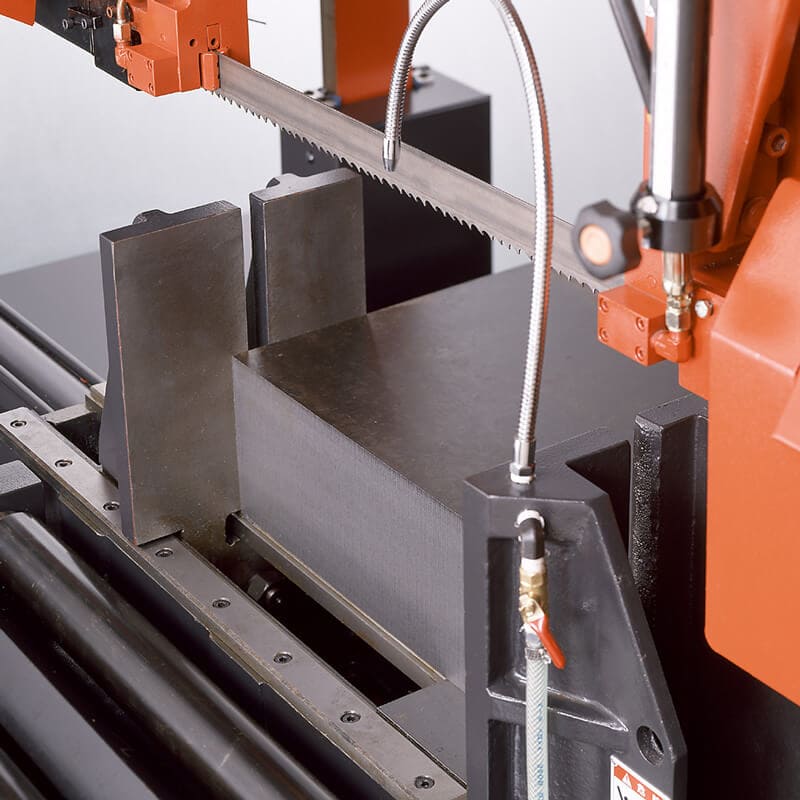

| Fonctionnement des étaux | Type | Étau principal divisé | Étau principal divisé | Vérin hydraulique à course complète | ||
| Contrôle | Vérin hydraulique à course complète | |||||
| Moteurs | Lame de scie | 7.5 HP | 5.5 kW | 7.5 HP 5.5 kW |
2 HP 1.5 kW |
1/2 HP 0.4 kW |
| Pompe hydraulique | 2 HP | 1.5 kW | ||||
| Système de liquide de coupe | 1/2 HP | 0.4 kW | ||||
| Exigence de puissance | Tension d'alimentation | AC220V±10%, 3 PH, 60 Hz - Toutes les autres tensions nécessitent un transformateur. | AC220V±10%, 3 PH, 60 Hz - Toutes les autres tensions nécessitent un transformateur. | 10 kVA | ||
| Exigence de puissance | 10 kVA | |||||
| Fluide de coupe | Capacité du réservoir | 21.1 gal | 80 litres | 21.1 gal 80 litres |
21.1 gal 80 litres |
|
| Type de pompe | Électrique | |||||
| Hydraulique | Capacité du réservoir | 18.5 gal | 70 litres | 18.5 gal 70 litres |
498 psi 3.5 MPa (35 kgf/cm2) |
|
| Réglage de la pression | 498 psi | 3.5 MPa (35 kgf/cm2) | ||||
| Élimination des copeaux | Convoyeur à copeaux | |||||
| Dimensions de la machine (Lar x Lon x H) | Position haute de la tête de scie | 107.2″ x 72.8″ x 80.9″ | 2723 x 1850 x 2055 mm | 107.2″ x 72.8″ x 80.9″ 2723 x 1850 x 2055 mm |
107.2″ x 72.8″ x 68.7″ 2723 x 1850 x 1745 mm |
|
| Position basse de la tête de scie | 107.2″ x 72.8″ x 68.7″ | 2723 x 1850 x 1745 mm | ||||
| Hauteur de la table | 26.7″ | 675 mm | ||||
| Poids de la machine | 4,629 lbs | 2,100 kg | ||||
