| Code | |
|---|---|
| 50012 | LBC - Lecteur digital de profondeur |
| 50020 | IR/RS - Inversion automatique du sens de rotation pour taraudage manuel |
| 50035 | RHP - Système de taraudage automatique par vis mère (un pas de vis compris) |
| 50038 | HGP - Vis mère additionnelle, pas spécial |
| 50070 | HGP - Vis mère additionnelle, pas standard |
| 50040 | ENG X - Déplacement longitudinal automatique par boite d’avances motorisée |
| 50080 | ENG Y - Déplacement transversal automatique par boite d’avances motorisée |
| 50089 | LDG 1 - Visualisateur digital 1 axe (sur plaque de commandes dans bras articulé) |
| 50090 | LDG 2 - Visualisateur digital 2 axes (sur plaque de commandes dans bras articulé) |
| 50100 | LDG 3 - Visualisateur digital 3 axes (sur plaque de commandes dans bras articulé) |
| 50120 | PPZ - Porte-pinces avec écrou de serrage, jeu de pinces, clé et boîte |
| 50130 | SC - Supplément de colonne 200 mm |
| 50140 | ISO 30 - Supplément pour broche ISO.30 |
| 50141 | ISO 40 - Supplément pour broche ISO.40 |
| 50170 | SAH - Serrage automatique de l’outil pour cône ISO |
| 50250 | ACNL - Approche et retour rapide avec contrepoids pneumatique |
| 50260 | CI - Cycle complet avec encodeur (uniquement pour modèles BX) |

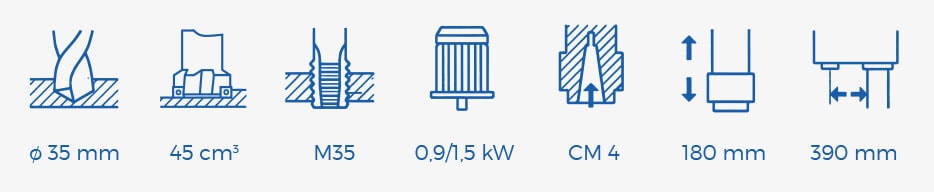

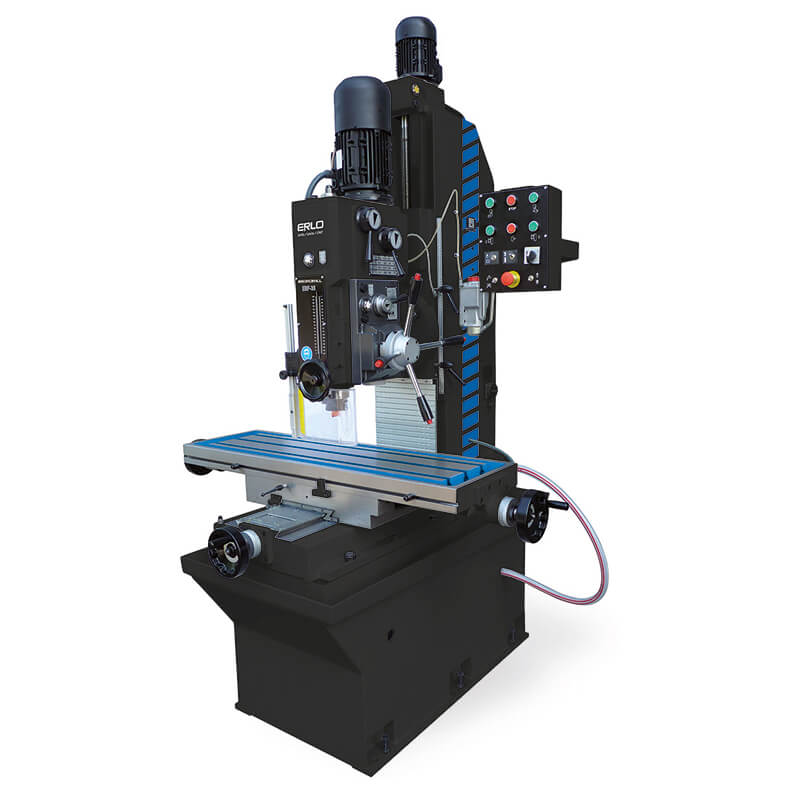

| Caractéristiques | TF 35 | |
|---|---|---|
| Capacité max. de perçage acier St. 50/60 | 35 Ø mm | |
| Capacité max. de taraudage acier St. 50/60 | M35 | |
| Cône Morse | 4 Nr. | |
| Course max. de la broche (profondeur de perçage) | 180 mm | |
| Puissance du moteur principal | 0,9 / 1,5 kw | |
| Transmission | Engrenages | |
| Nombre de vitesses | 16 | |
| Plage de vitesses avec moteur à 1 500 tr/min 50 Hz triphasé | 94 - 135 - 189 - 207 - 271 - 303 - 347 - 416 - 497 - 606 - 695 - 760 - 995 - 1112 - 1520 - 2225 rpm | |
| Plage de vitesses avec variateur à 1 500 tr/min 50 Hz triphasé | A) 152 - 605 B) 223 - 890 C) 559 - 2236 D) 818 - 3272 rpm |
|
| Avance | Automatique avec embrayage électromagnétique | |
| Nombre d’avances automatiques | 3 | |
| Plage d’avances automatiques | 0,8 - 0,18 - 0,24 | |

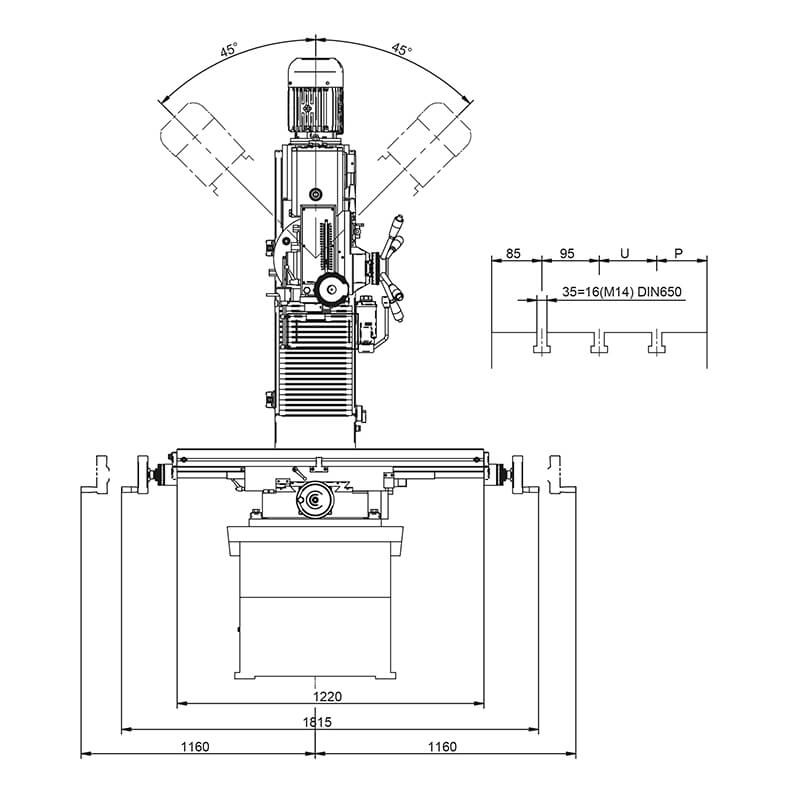

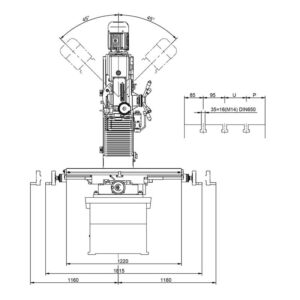

| Mouvement longitudinal de la table (X) | 700 mm | |
| Mouvement transversal de la table (Y) | 360 mm | |

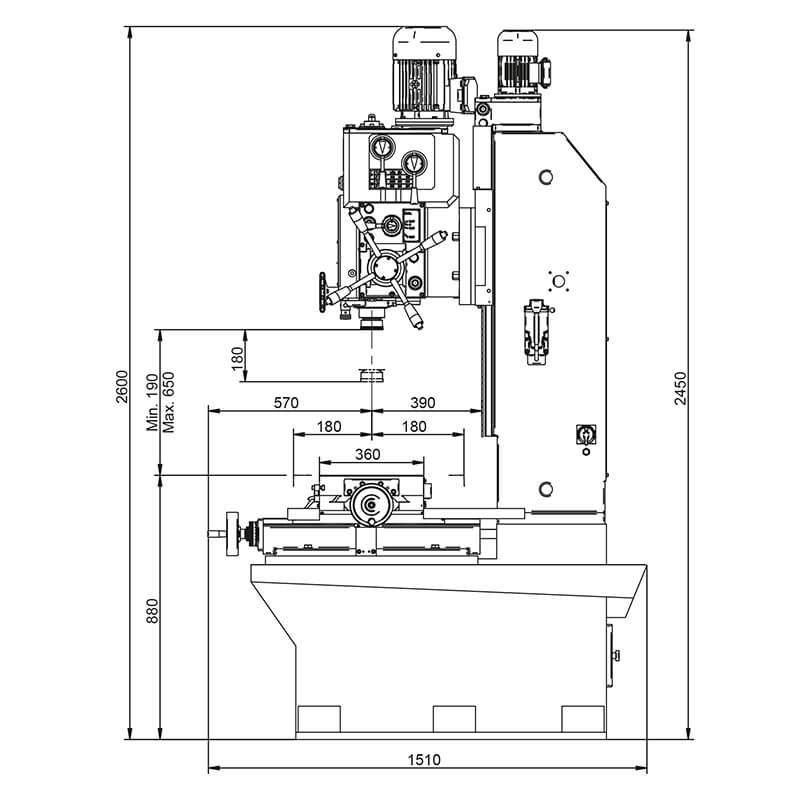

| Distance du centre de la broche à la surface de la colonne | 390 mm | |
| Poids net | 910 kg | |
| Poids brut avec emballage | 1400 kg | |
| Dimensions de l'emballage (longueur x largeur x hauteur) | 2690 x 1780 x 1780 mm | |
