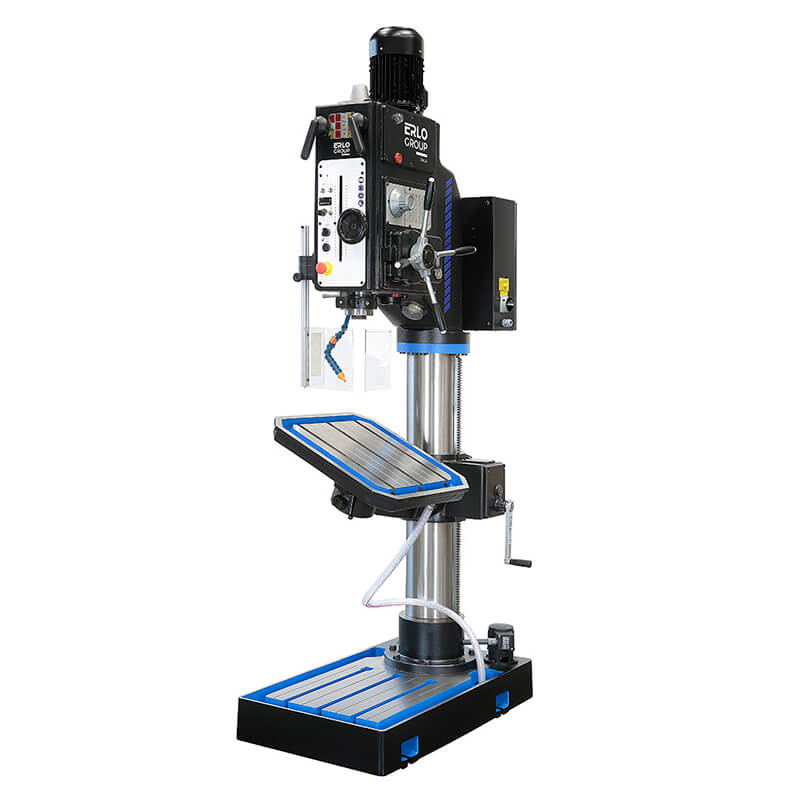

Perceuse taraudeuse avec transmission par engrenages. Capacité de perçage: 40 - 70 mm (1 37/64" - 2 3/4").
| Code | |
|---|---|
| 10022 | LBC - Lecteur digital de profondeur |
| 40045 | VE + TAK - Variateur électronique de vitesse et lecteur digital de vitesses |
| 10042 | IR/RS - Inversion automatique du sens de rotation pour taraudage manuel |
| 10043 | IR/RS-VE - Inversion automatique du sens de rotation pour taraudage manuel (pour modèles avec variateur) |
| 30070 | RHP - Système de taraudage automatique par vis mère (un pas de vis compris) |
| 40100 | ACNL - Approche et retour rapide avec contrepoids pneumatique (uniquement pour modèles BX) |
| 40110 | CI - Cycle complet avec encodeur (uniquement pour modèles BX) |
| 40039 | AR - Avances automatiques à 50 % de la valeur standard |
| 40070 | SC - Supplément de colonne 200 mm |
| Caractéristiques | B 40 | B 50 | B 60 | B 70 |
|---|---|---|---|---|

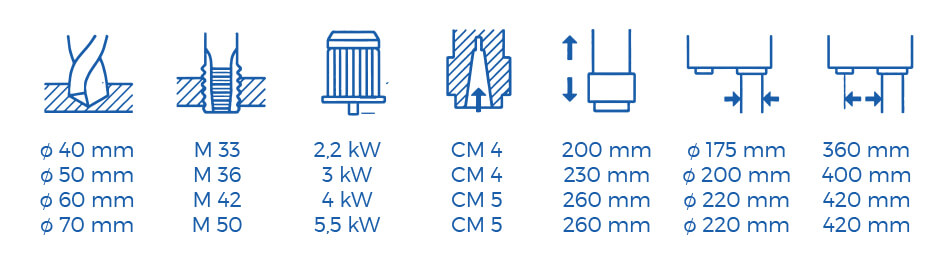

| Capacité max. de perçage acier | 40 Ø mm | 50 Ø mm | 60 Ø mm | 70 Ø mm |
| Capacité max. de taraudage acier | M33 | M36 | M42 | M50 |
| Cône Morse | 4 Nr. | 5 Nr. | ||
| Course max. de la broche (profondeur de perçage) | 200 mm | 230 mm | 260 mm | |
| Puissance du moteur principal | 2,2 kw | 3 kw | 4 kw | 5,5 kw |
| Transmission | Engrenages | |||
| Nombre de vitesses | 9 | 12 | ||
| Plage de vitesses avec moteur à 1 500 tr/min 50 Hz triphasé | 61 - 85 - 123 - 191 - 269 - 390 - 574 - 806 - 1169 | 57 - 75 - 109 - 169 - 237 344 - 507 - 712 - 1032 | 64 - 80 - 106 - 138 - 199 - 248 - 328 - 429 - 561 - 701 - 926 - 1210 | 51 - 64 - 84 - 110 - 158 - 198 - 262 - 342 - 447 - 559 - 738 - 966 |
| Plage de vitesses avec variateur à 1 500 tr/min 50 Hz triphasé | A) 30 - 100 B) 65 - 200 C) 45 - 140 D) 95 - 305 E) 135 - 430 F) 200 - 640 G) 290 - 920 H) 410 - 1290 I) 340 - 1870 |
A) 27 - 86 B) 37 - 120 C) 55 - 175 D) 85 - 270 E) 68 - 380 F) 172 - 550 G) 254 - 810 H) 356 - 1140 I) 516 - 1650 |
A) 32 - 102 B) 40 - 128 C) 53 - 170 D) 69 - 220 E) 124 - 397 F) 164 - 525 G) 215 - 686 H) 280 - 898 I) 350 - 1120 J) 463 - 1480 K) 605 - 1935 |
A) 25 - 82 B) 32 - 102 C) 42 - 134 D) 55 - 176 E) 79 - 253 F) 100 - 317 G) 131 - 419 H) 171 - 547 I) 224 - 715 J) 280 - 895 K) 369 - 1180 L) 483 - 1545 |
| Avance | Avance automatique avec embrayage électromagnétique | |||
| Nombre d’avances automatiques | 4 | 6 | ||
| Plage d’avances automatiques | 0,1 - 0,2 - 0,3 - 0,4 mm/rev | 0,1 - 0,2 - 0,3 - 0,4 - 0,5 - 0,6 mm/rev | ||

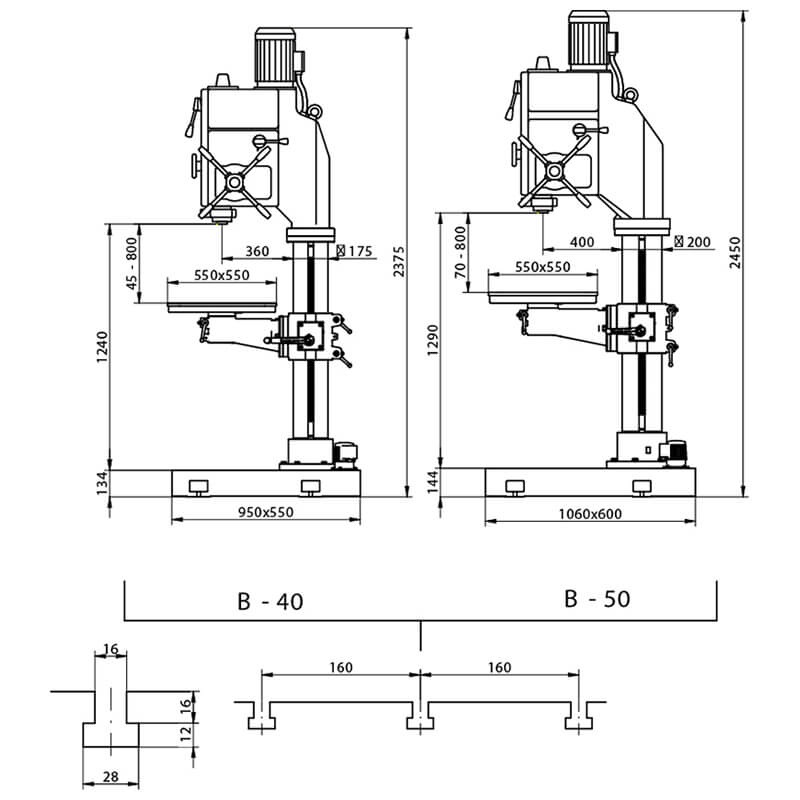

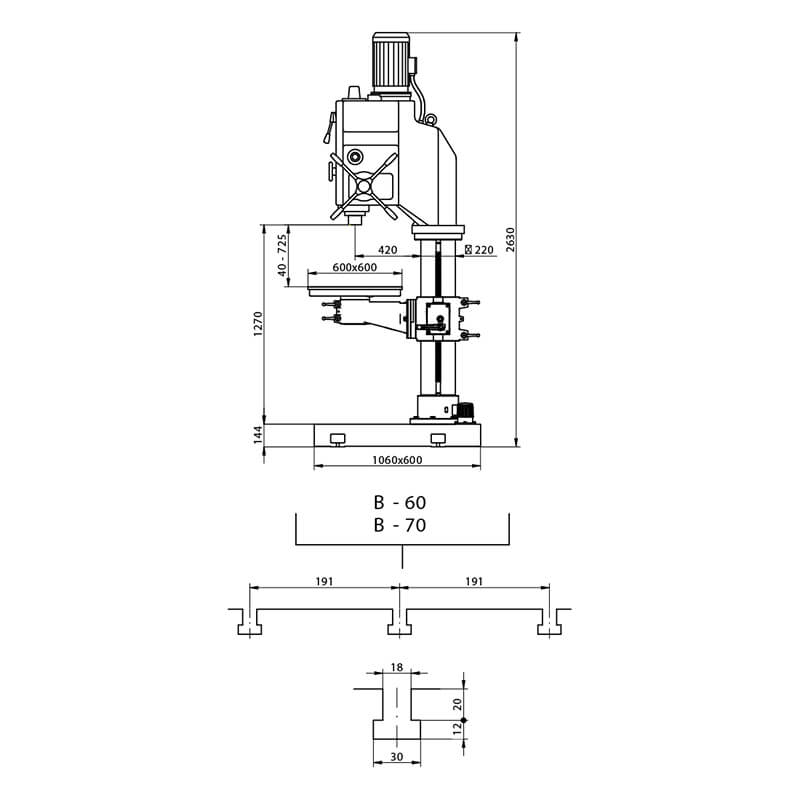

| Dimensions de la table de travail (L x l) | 550 x 550 mm | 600 x 600 mm | ||
| Diamètre de colonne | 175 mm | 200 mm | 220 mm | |
| Distance du centre de la broche à la surface de la colonne | 360 mm | 400 mm | 420 mm | |
| Poids net | 610 kg | 710 kg | 820 kg | 840 kg |
| Poids brut avec emballage | 695 kg | 795 kg | 920 kg | 940 kg |
| Dimensions de l'emballage (longueur x largeur x hauteur) | 2500 x 600 x 1200 mm | 2600 x 600 x 1200 mm | 2700 x 700 x 1200 mm | |
