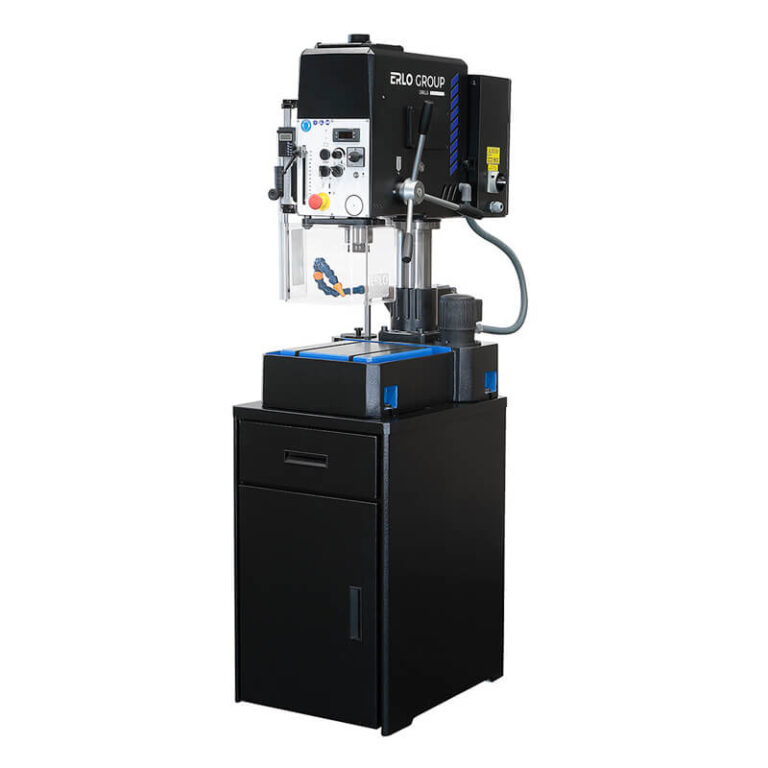

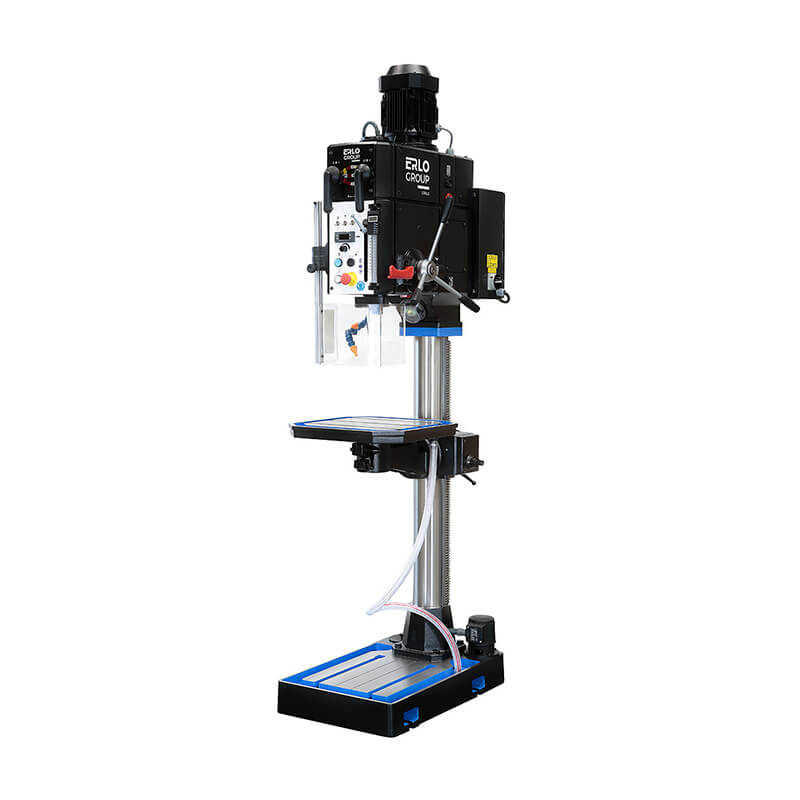

Perceuse taraudeuse avec transmission par engrenages. Capacité de perçage: 35 - 40 mm (1 ³/₈" - 1 ³⁷/₆₄").
| Code | |
|---|---|
| 10022 | LBC - Lecteur digital de profondeur |
| 10023 | VE + TAK - Variateur électronique de vitesse et lecteur digital de vitesses |
| 10042 | IR/RS - Inversion automatique du sens de rotation pour taraudage manuel |
| 30084 | MGI - Table tournante et basculante |

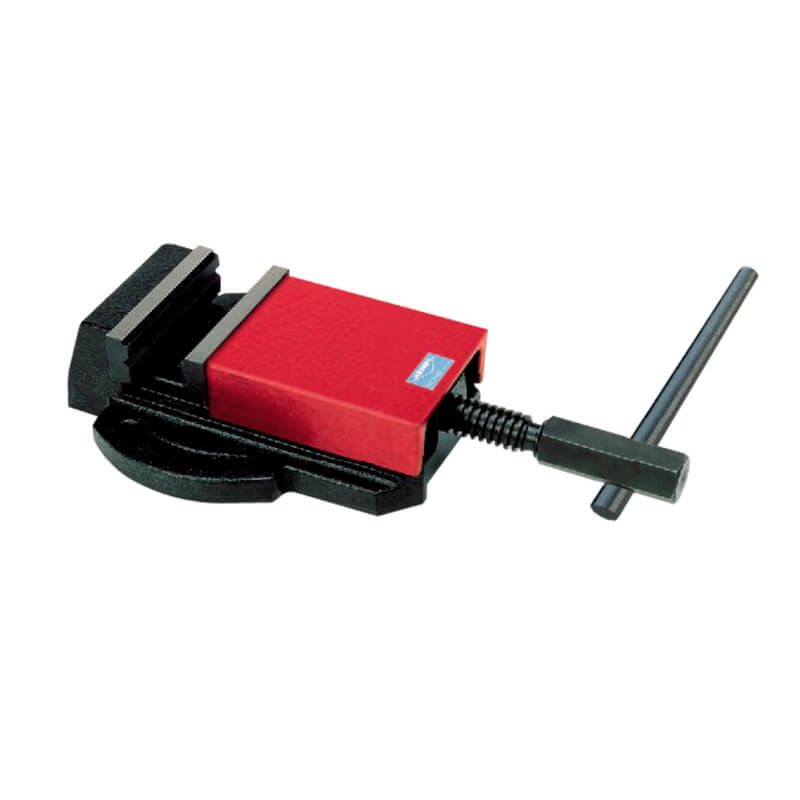

| 10087 | MIM - Table tournante et basculante réversible avec étau |
| 20070 | RHP - Système de taraudage automatique par vis mère (un pas de vis compris) |
| 10120 | HB - Cycle automatique par hydroblock |
| 40100 | ACNL - Approche et retour rapide avec contrepoids pneumatique (uniquement pour modèles BX) |
| 30145 | CI - Cycle complet avec encodeur (uniquement pour modèles BX) |
| 10110 | SC - Supplément de colonne 200 mm |
| 91118 | ERB - Arrosage dans la base |

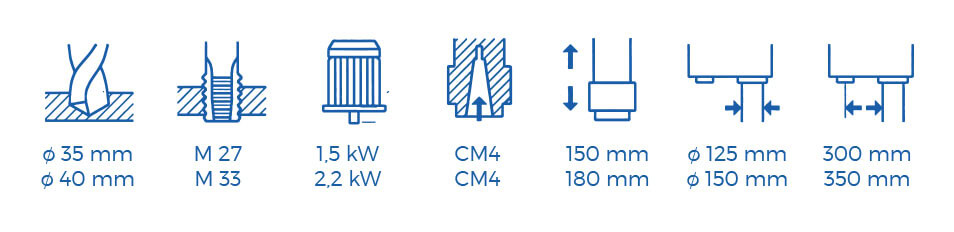

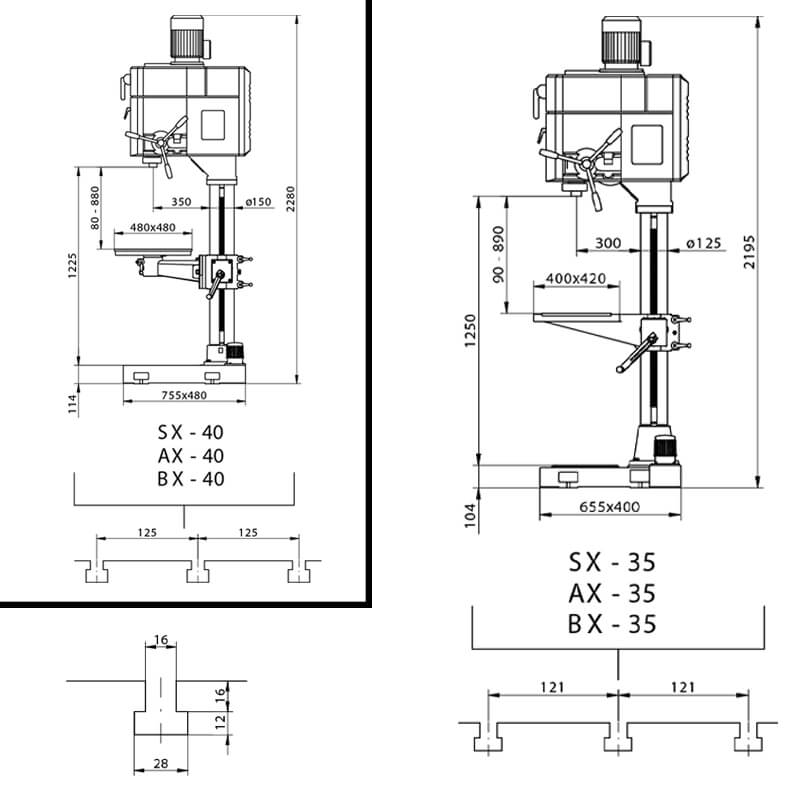

| Caractéristiques | SX 35 | AX 35 | BX 35 | SX 40 | AX 40 | BX 40 |
|---|---|---|---|---|---|---|
| Capacité max. de perçage acier | 35 Ø mm | 40 Ø mm | ||||
| Capacité max. de taraudage acier | M24 M | M33 M | ||||
| Cône Morse | 4 Nr. | |||||
| Course max. de la broche (profondeur de perçage) | 150 mm | 175 mm | ||||
| Puissance du moteur principal | 1,5 kw | 2,2 kw | ||||
| Transmission | Engrenages | |||||
| Nombre de vitesses | 9 | |||||
| Plage de vitesses avec moteur à 1 500 tr/min 50 Hz triphasé | 132 - 194 - 277 - 319 - 466 - 666 - 883 - 1296 - 1852 | |||||
| Plage de vitesses avec variateur à 1 500 tr/min 50 Hz triphasé | A) 66 - 211 B) 97 - 310 C) 138 - 443 D) 160 - 510 E) 233 - 746 F) 333 - 1066 G) 440 - 1413 H) 648 - 2074 I) 926 - 2963 |
|||||
| Avance | Manuel | Automatique | Manuel | Automatique | ||
| Nombre d’avances automatiques | 3 | |||||
| Plage d’avances automatiques | 0,1 - 0,2 - 0,3 mm/rev | |||||
| Dimensions de la table de travail (L x l) | 400 x 420 mm | 480 x 480 mm | ||||
| Diamètre de colonne | 125 mm | 150 mm | ||||
| Distance du centre de la broche à la surface de la colonne | 300 mm | 350 mm | ||||
| Poids netSans table intermédiaire et avec table intermédiaire | 385 kg | 400 kg | 410 kg | 475 kg | 490 kg | 500 kg |
| Poids brut avec emballageSans table intermédiaire et avec table intermédiaire | 435 kg | 450 kg | 460 kg | 525 kg | 540 kg | 550 kg |
| Dimensions de l'emballage (longueur x largeur x hauteur)Sans table intermédiaire et avec table intermédiaire | 2310 x 600 x 1100 mm | |||||
