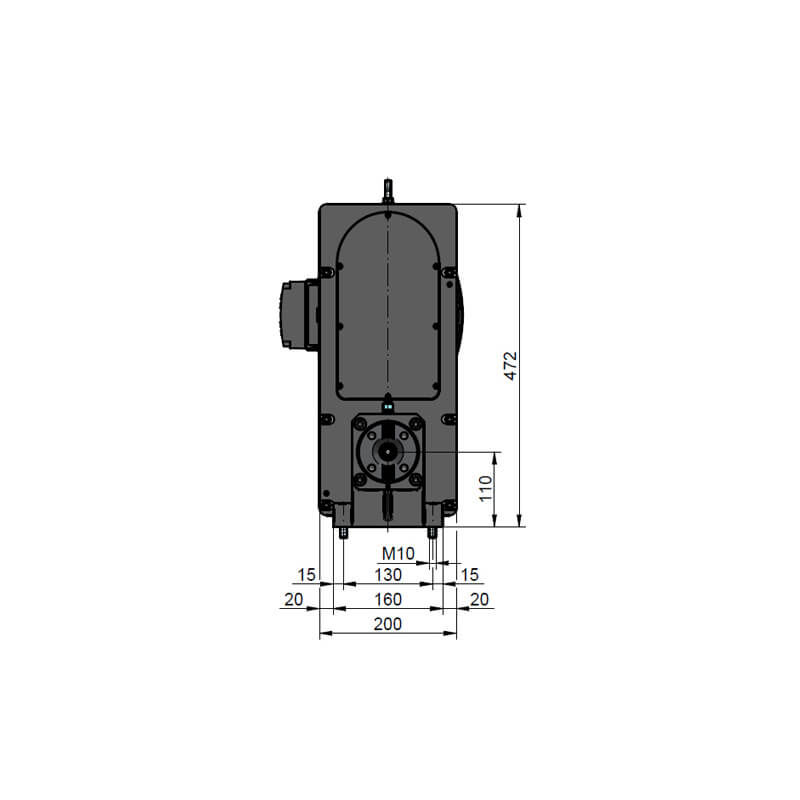

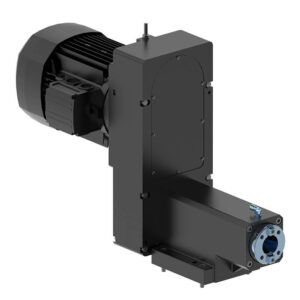

| Caractéristiques | CG 30 |
|---|---|
| Cône principal | ISO-40 - DIN 2080 - DIN 69871/2 - MAS 403 BT (45º) |
| Capacité de charge axiale | |
| Capacité de charge radiale | |
| Couple maximal | |
| Vitesse max. (TR/MIN) | |
| Capacité de perçage (600 N/mm2) | |
| Capacité de taraudage (600 N/mm2) | |
| Lubrification | Graisse (libre maintenance) |
| Pressurisation cône | Max. 2 bars |
| Concentricité | 0,01 mm |
| Poids (sans moteur) |

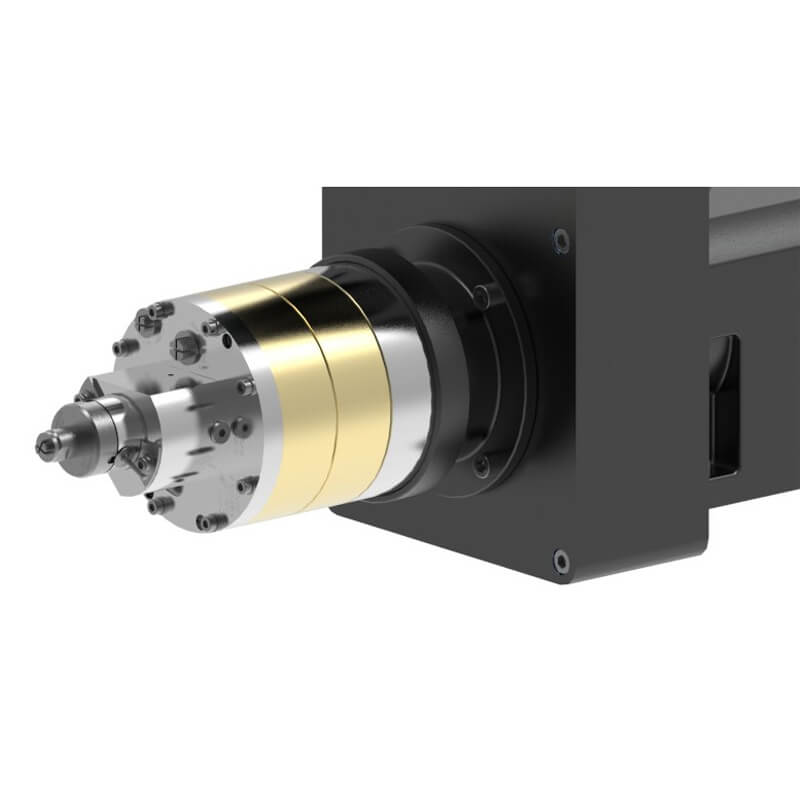

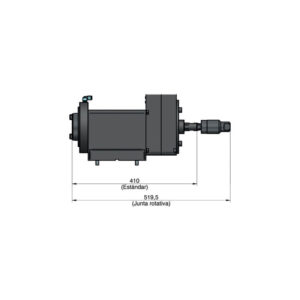

| Joint tournant | Défixation pneumatique |
| Pression min. défixation 3,3 bars | |
| Force serrage jusqu’à 12 KN (DIN 69871) | |
| Force serrage jusqu’à 10,5 KN (MAS 403 BT 45º) | |
| Fixation automatique de l'outil | 1 canal de refroidissement (max. 60 μm) |
| Huile de coupe, huile, micro-lubrification (MQL) | |
| Pression max. 70 bars (MQL 10 bars) | |

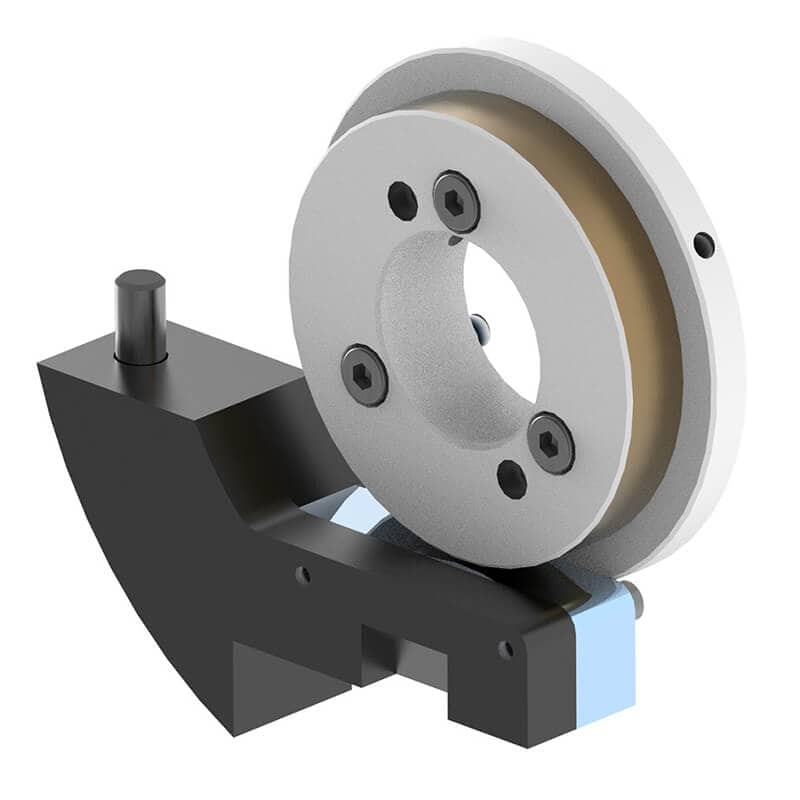

| Encodeur | 4096 impulsions |
| A+, B+, R+, A-, B-, R (zero pulse) |
| CG.30 | AM | 601 | 0 | 0 | - | B | 1 |
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
AM : Fixation mécanique
AA : Fixation pneumatique MAS 403-1982 BT/PT2 (45º)
AB : Fixation pneumatique DIN 69871/69872
| TR/MIN | COUPLE (Nm) | Transmission | Moteur | |
|---|---|---|---|---|
| 601 | 927 | 16 | 1,3/1 | 1,5 kW 700 r.p.m. |
| 602 | 836 | 17 | 1,2/1 | |
| 603 | 700 | 21 | 1/1 | |
| 604 | 506 | 28 | 1/1,4 | |
| 605 | 471 | 31 | 1/1,5 | |
| 606 | 332 | 44 | 1/2,1 | |
| 607 | 1854 | 20 | 1,3/1 | 4 W 1400 r.p.m. |
| 608 | 1673 | 22 | 1,2/1 | |
| 609 | 1400 | 26 | 1/1 | |
| 610 | 1026 | 36 | 1/1,4 | |
| 611 | 943 | 39 | 1/1,5 | |
| 612 | 665 | 56 | 1/2,1 | |
| 613 | 1218 | 17 | 1,3/1 | 2,2 W 920 r.p.m. |
| 614 | 1100 | 18 | 1,2/1 | |
| 615 | 920 | 22 | 1/1 | |
| 616 | 674 | 30 | 1/1,5 | |
| 617 | 610 | 37 | 1/1,7 | |
| 618 | 437 | 42 | 1/2,1 | |
| 619 | 3800 | 15 | 1,3/1 | 4 kW 2870 r.p.m. |
| 620 | 3430 | 18 | 1,2/1 | |
| 621 | 2870 | 24 | 1/1 | |
| 622 | 2043 | 28 | 1/1,4 | |
| 623 | 1923 | 31 | 1/1,5 | |
| 624 | 1364 | 28 | 1/2,1 |
0 : Tête sans encodeur
1 : Tête avec encodeur tension 5 VDC ± 5 %TTL/RS42
2 : Tête avec encodeur tension 10… 30 VDC, HTL/ PP
*NOTE : encodeur non disponible pour tête avec fixation mécanique
0 : Tête sans refroidissement interne
1 : Tête avec refroidissement interne
*NOTE : sur les unités avec fixation automatique de l’outil, le système de refroidissement interne de l’outil est inclus par défaut.
A, B, C, D
1, 2, 3
