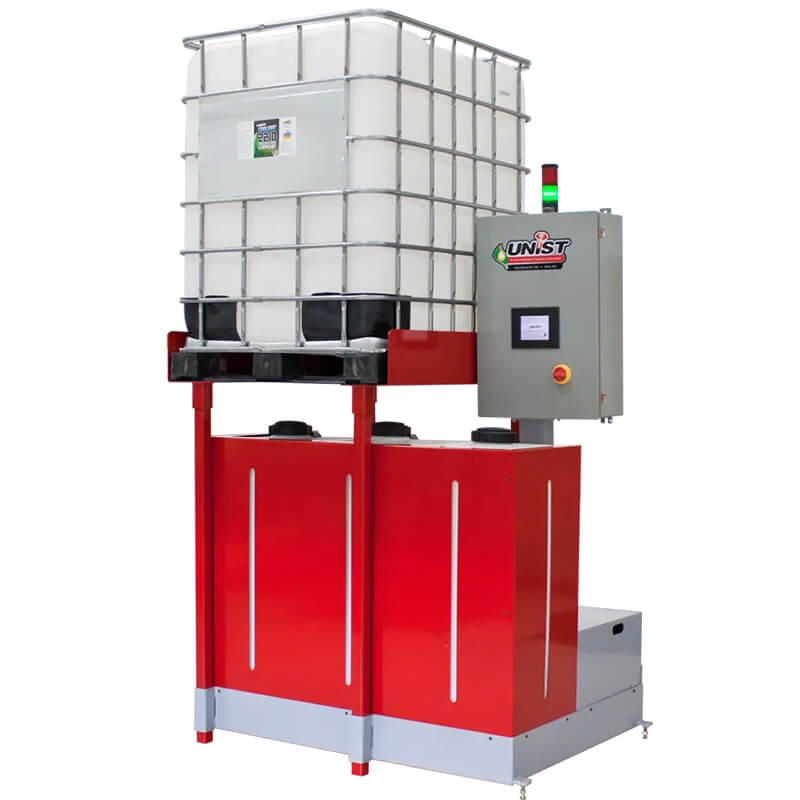

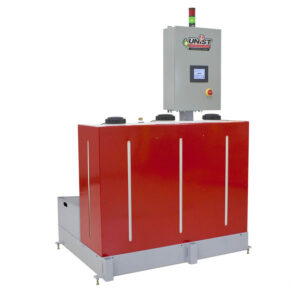

Le système Uni-Blend™ d’UNIST est conçu pour mélanger avec précision de l’eau et des fluides concentrés selon des rapports allant de 1:1 à 50:1, puis acheminer le mélange sous pression vers un réseau de distribution fourni par le client. Le système prépare automatiquement les mélanges et maintient une réserve pouvant atteindre 50 gallons US (190 litres) par rapport de mélange.
Jusqu’à trois mélanges ayant des rapports différents peuvent être maintenus dans des réservoirs séparés. Entièrement programmable, l’Uni-Blend™ est conçu pour assurer un fonctionnement fiable dans les environnements industriels exigeants.
L’Uni-Blend™ automatise la préparation et l’alimentation des mélanges d’eau et de concentré afin d’obtenir des rapports constants et répétables. Des débitmètres précis mesurent les fluides tandis que l’automate programmable (PLC) contrôle l’alimentation en eau et la pompe à engrenages qui dose le concentré.
Les débits sont surveillés continuellement afin de maintenir le rapport programmé malgré les variations de viscosité, de température ou de pression en aval. Cette méthode de contrôle permet au système de produire un mélange précis et répétable d’un lot à l’autre.

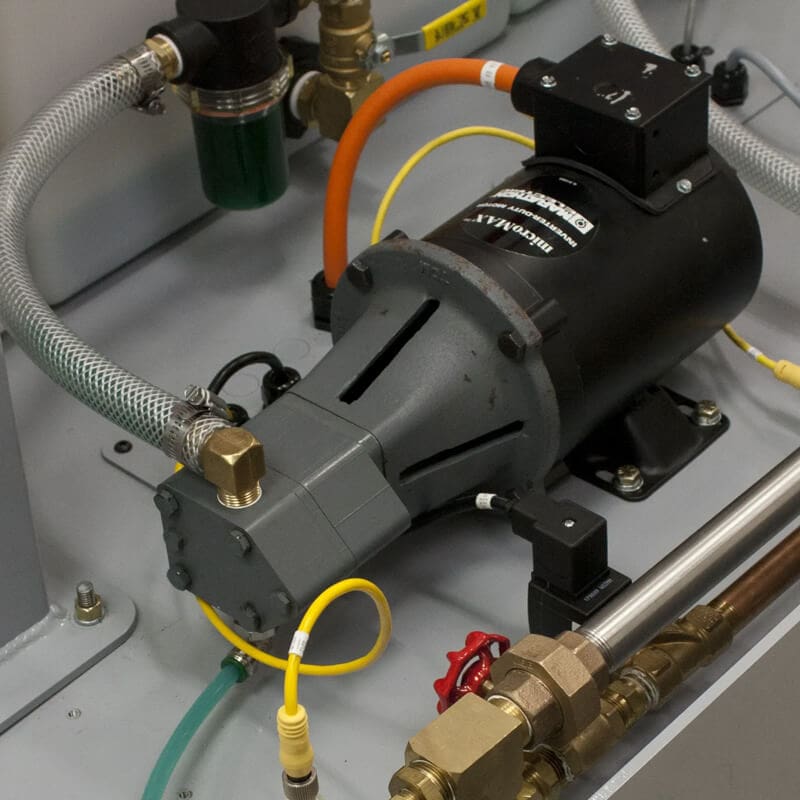

L’Uni-Blend™ utilise des débitmètres précis pour contrôler le mélange. Le PLC ouvre la vanne d’eau et surveille son débit tout en réglant simultanément la vitesse de rotation d’une pompe à engrenages qui fournit le concentré au débit requis pour obtenir le mélange programmé.

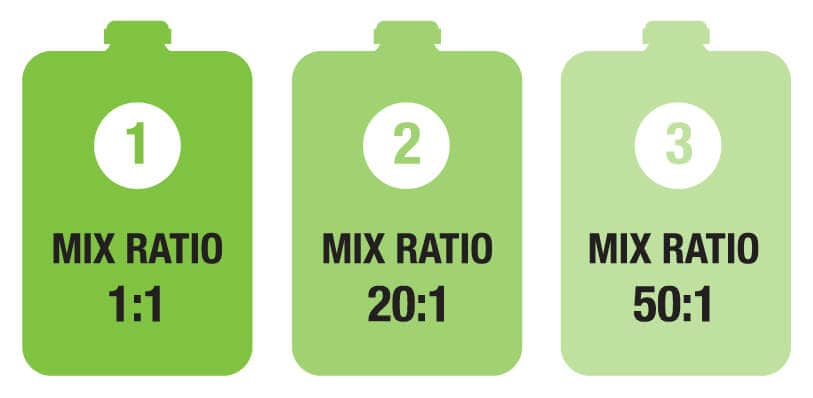

L’Uni-Blend™ peut maintenir un, deux ou trois rapports de mélange distincts, chacun dans son propre réservoir. Les rapports peuvent être réglés entre 1:1 et 50:1 selon les besoins de l’application.
L’Uni-Blend™ fait circuler continuellement le fluide afin de maintenir un mélange homogène. Le fluide mélangé est conservé dans le réservoir à la pression atmosphérique, puis acheminé sous pression vers le réseau de distribution.
Pour assurer une circulation continue, UNIST recommande une configuration en boucle dans laquelle le réseau de distribution part de l’Uni-Blend™ et y retourne. Une soupape de décharge installée sur la conduite de retour permet de régler et de maintenir la pression appropriée.
Un mélangeur statique en ligne assure le mélange complet de l’eau et du concentré. Les ailettes internes du mélangeur forcent les deux fluides à se mélanger lors de leur passage dans le système afin de produire un mélange homogène.

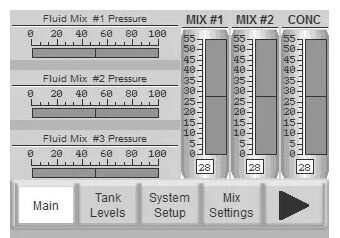

Au cœur de son système de commande avancé se trouvent un PLC industriel et une interface utilisateur à écran tactile, facilitant la surveillance du fonctionnement et le réglage des ratios de mélange.

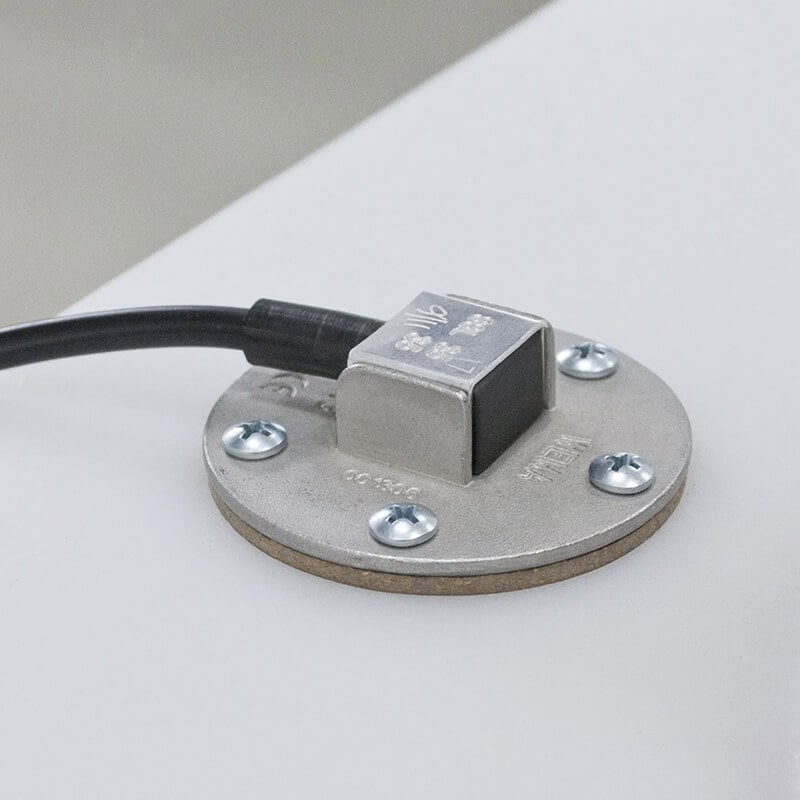

Le système Uni-Blend™ assure un approvisionnement continu en surveillant les niveaux de liquide et en réapprovisionnant automatiquement le lot si nécessaire. Le ou les réservoirs de stockage sont équipés d'une sonde de niveau surveillée par le PLC. Le réservoir se remplit du mélange jusqu'à atteindre le niveau correspondant à la taille de lot programmée ; à ce stade, la vanne d'eau se ferme et la pompe à concentré s'arrête. Ce cycle se répète selon les besoins pour remplir à nouveau le réservoir lorsque le niveau de liquide descend en dessous d'un seuil préprogrammé.

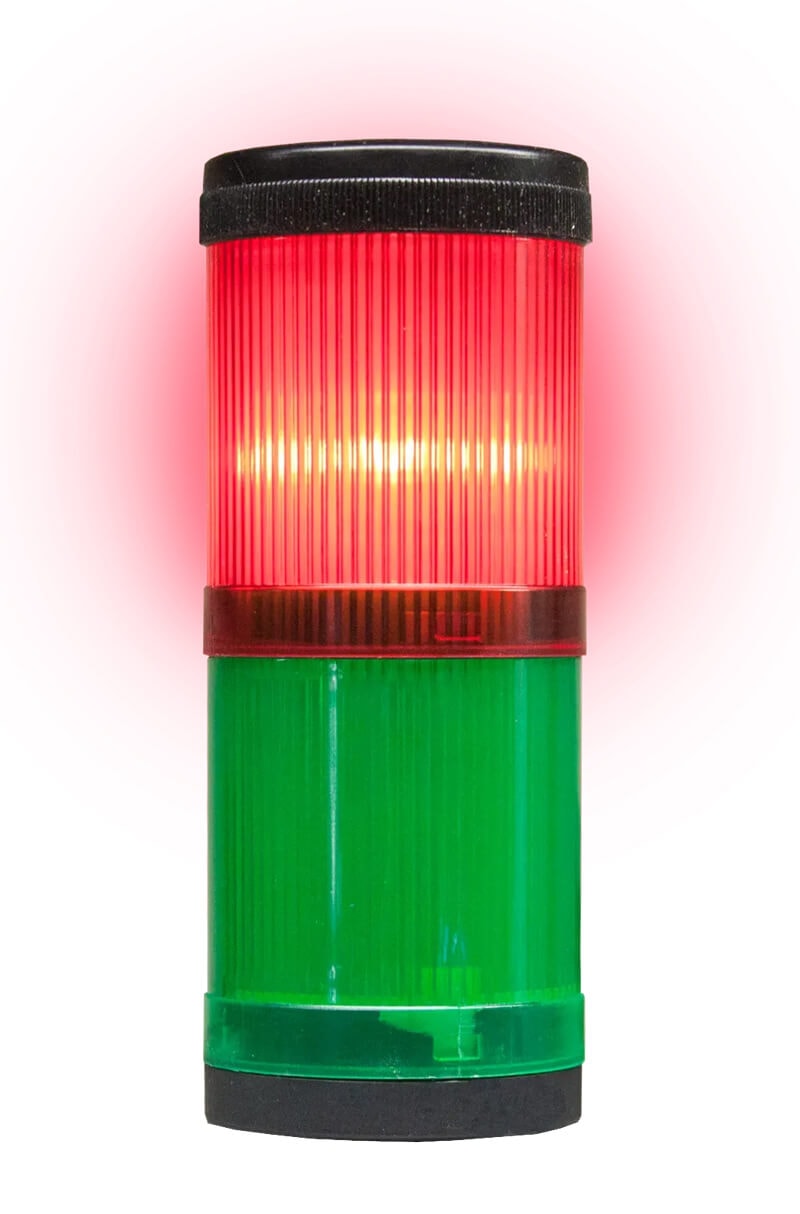

Le système est conçu pour surveiller en permanence l’opération de mélange et déclencher une alarme en cas de dysfonctionnement. Il est équipé d’un voyant d’avertissement et d’une sortie d’alarme sur l’automate programmable, permettant la surveillance à distance.
Le système Uni-Blend™ surveille :
Maintenez jusqu’à trois rapports distincts
Interface utilisateur intuitive
Technologie fiable à déplacement positif
Maintenir une alimentation continue
Détection des anomalies de fonctionnement

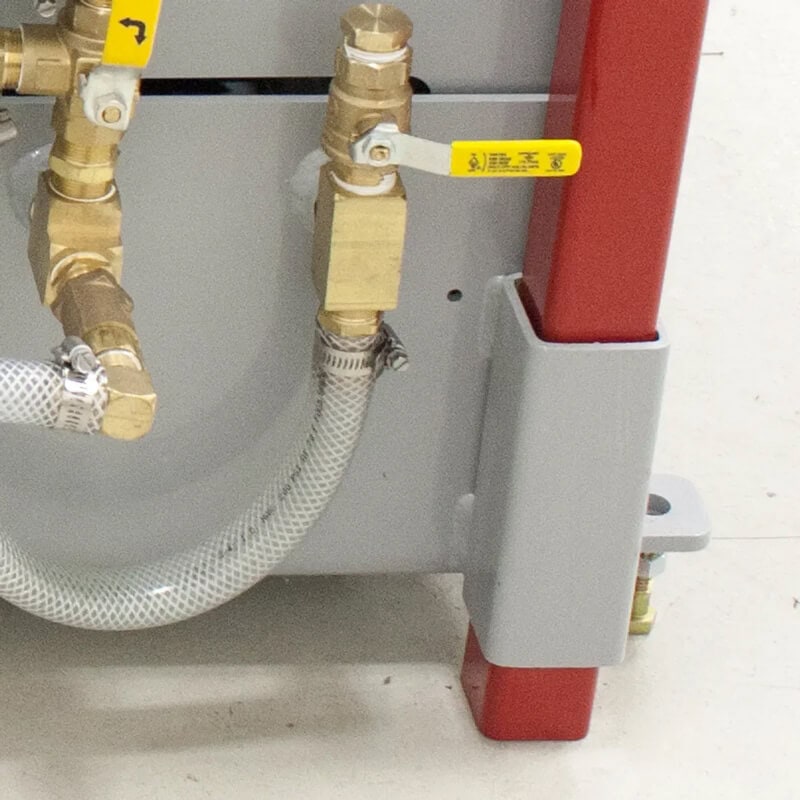

L’Uni-Blend™ utilise une construction robuste en acier de fort calibre conçue pour offrir une longue durée de service en environnement industriel.

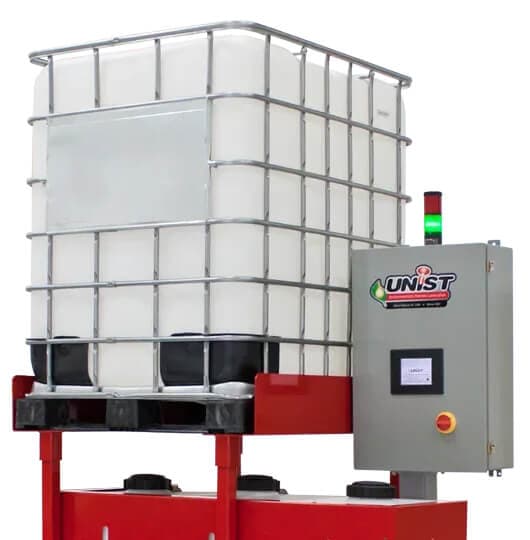

Une plateforme optionnelle permet d’installer un contenant de concentré de 275 gallons US (1 040 litres) ou de 330 gallons US (1 250 litres) directement avec le système Uni-Blend™.
| Spécification | Uni-Blend™ |
|---|---|
| Capacité du réservoir | 50 gallons US (190 litres) par réservoir |
| Plage des rapports de mélange | 1:1 à 50:1 |
| Nombre de rapports de mélange | 1 à 3 |
| Débit de fluide mélangé | 2 gallons US/min (8 litres/min) pour chaque mélange |
| Pression du fluide mélangé | 5 à 100 psi (0,34 à 7 bar) |
| Tote stand size | 48" [1219 mm] x 40" [1016 mm] tote 330 gallons [1250 litres] ou 275 gallons [1040 litres] |
| Exigences | Uni-Blend™ |
|---|---|
| Alimentation en eau | Eau propre et filtrée : 40 à 60 psi (2,75 à 4 bar), débit disponible minimal de 2 gallons US/min (7,5 litres/min) |
| Alimentation électrique | 230 VAC, 60 Hz, triphasé avec prise neutre, 30 A |
