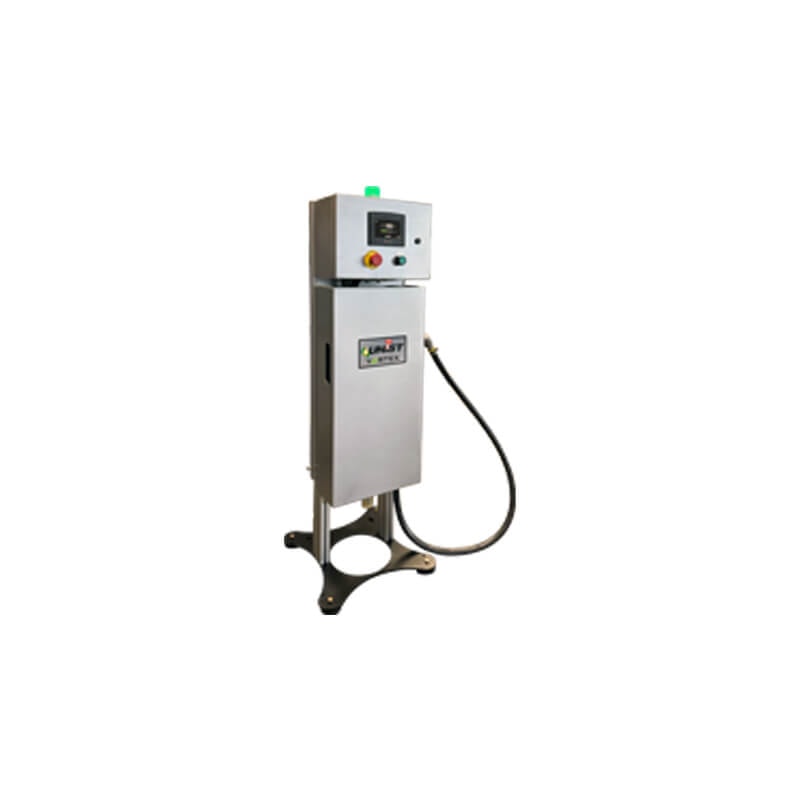

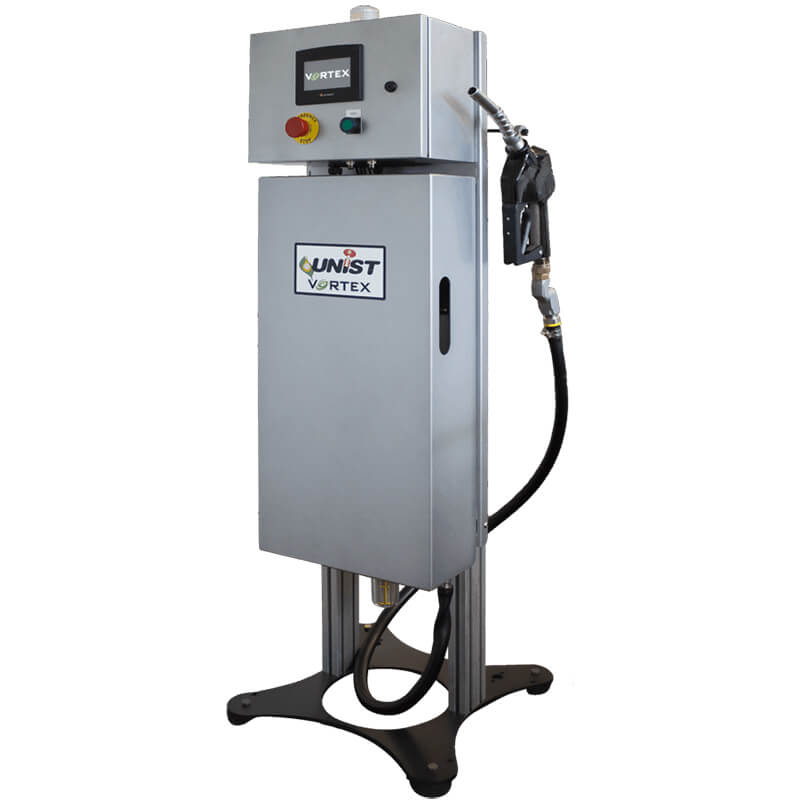

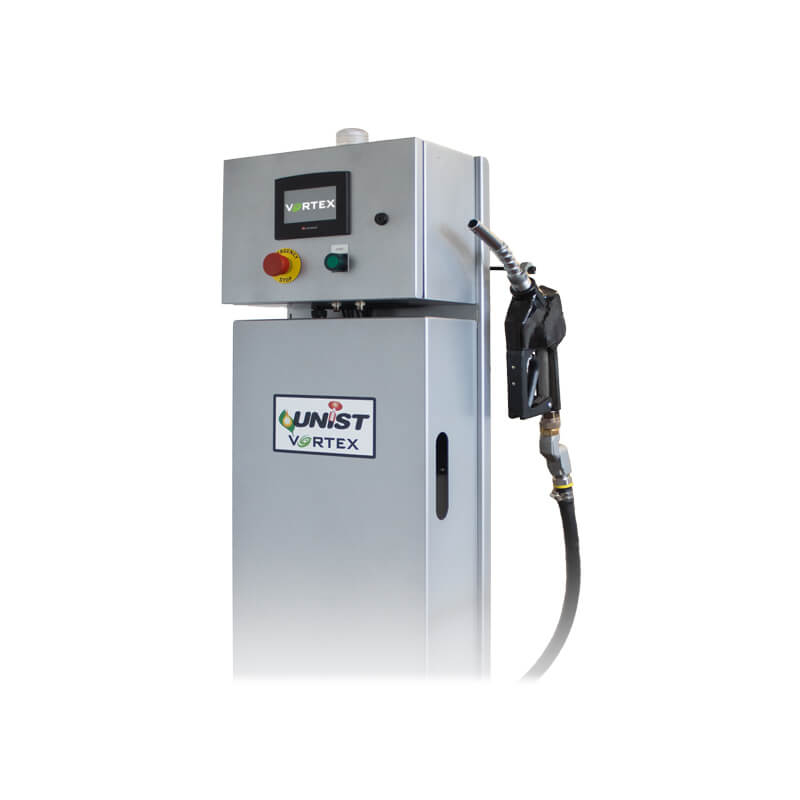

Le Vortex™ d’UNIST assure un mélange précis de l’eau et du concentré selon des rapports de 1:1 à 99:1, à des débits de 1,5 à 5 gallons US par minute. Il est conçu pour prendre en charge différents fluides, notamment les liquides de refroidissement pour l’usinage, les lubrifiants d’emboutissage, les agents de démoulage et les fluides de rectification.
Grâce à sa technologie de détection par vide en instance de brevet, le Vortex™ maintient un mélange précis même lorsque la pression d’eau fluctue. Son contrôle numérique permet de régler rapidement le rapport de mélange et le volume des lots selon les besoins de l’application.
Le Vortex™ simplifie la préparation des fluides en permettant de sélectionner le rapport de mélange et la quantité requise directement à partir de son interface numérique. Le système peut être utilisé pour remplir manuellement des contenants, réapprovisionner un réservoir ou alimenter un système centralisé.
Le Vortex™ permet de régler précisément le rapport entre l’eau et le concentré de 1:1 à 99:1. Le système est conçu pour fournir des mélanges constants et répétables selon les besoins de l’application.

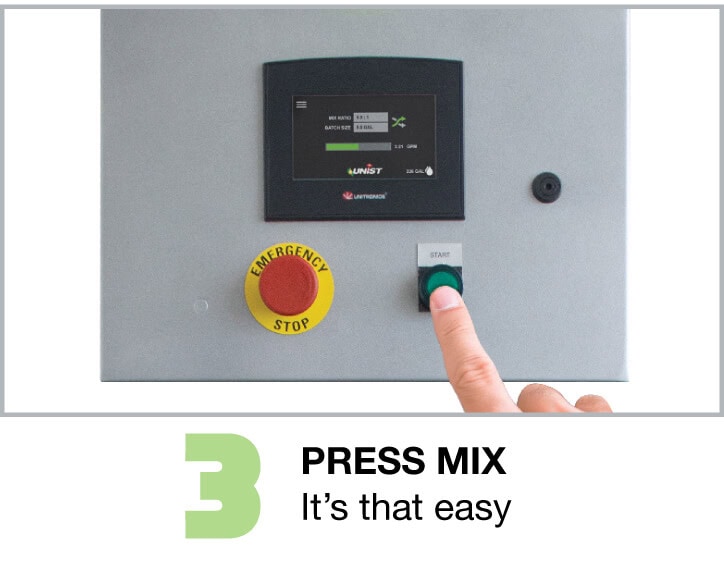

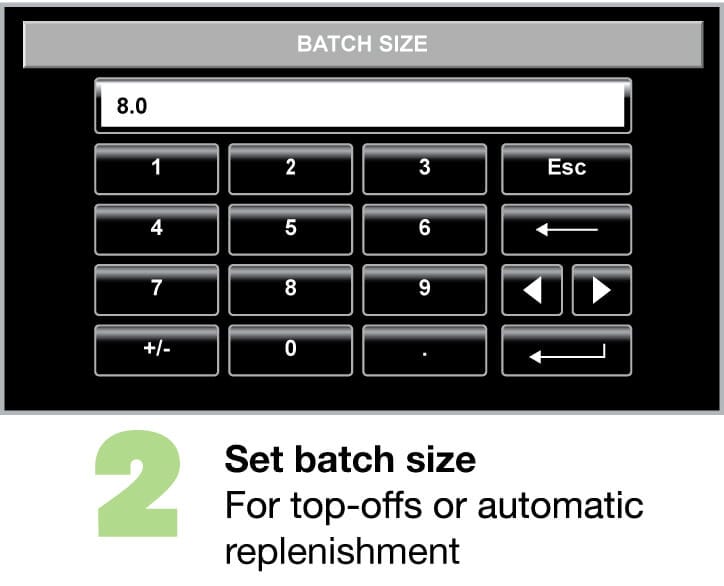

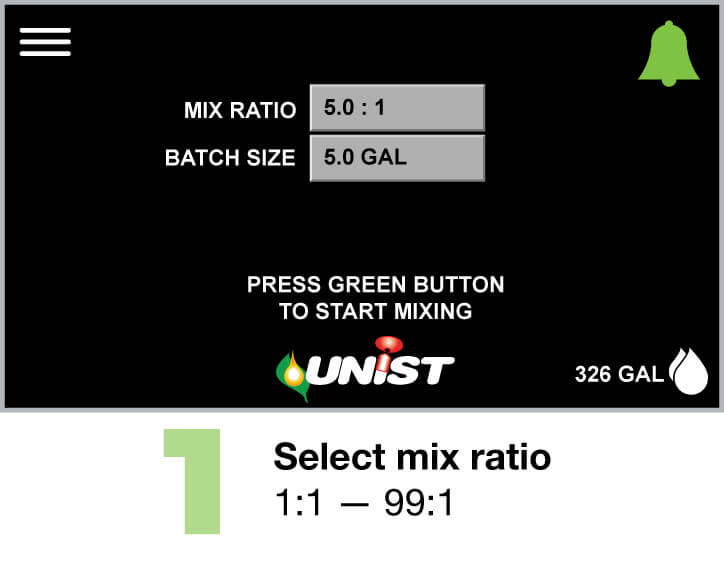

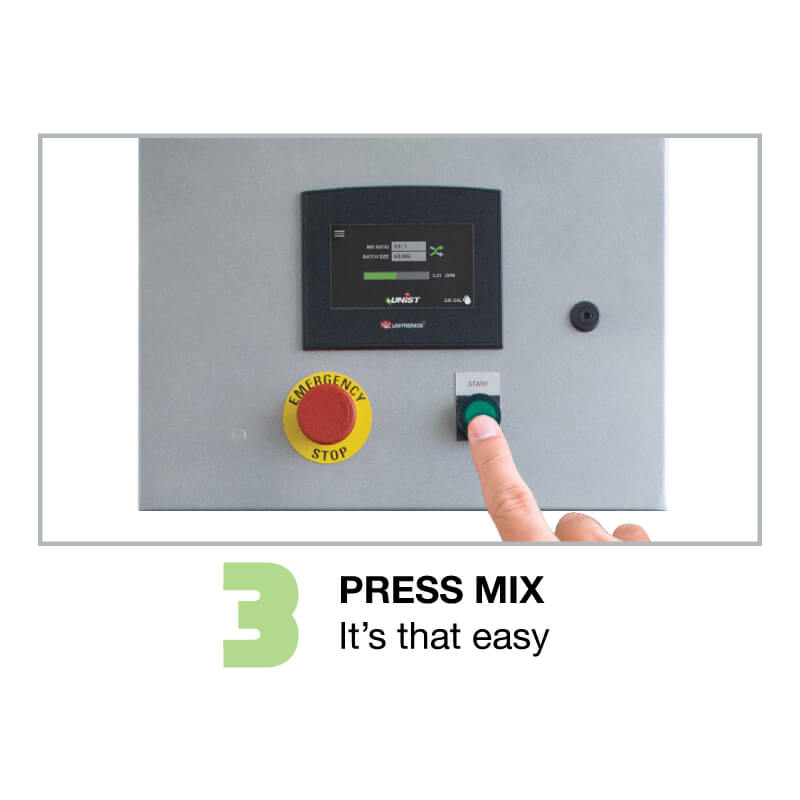

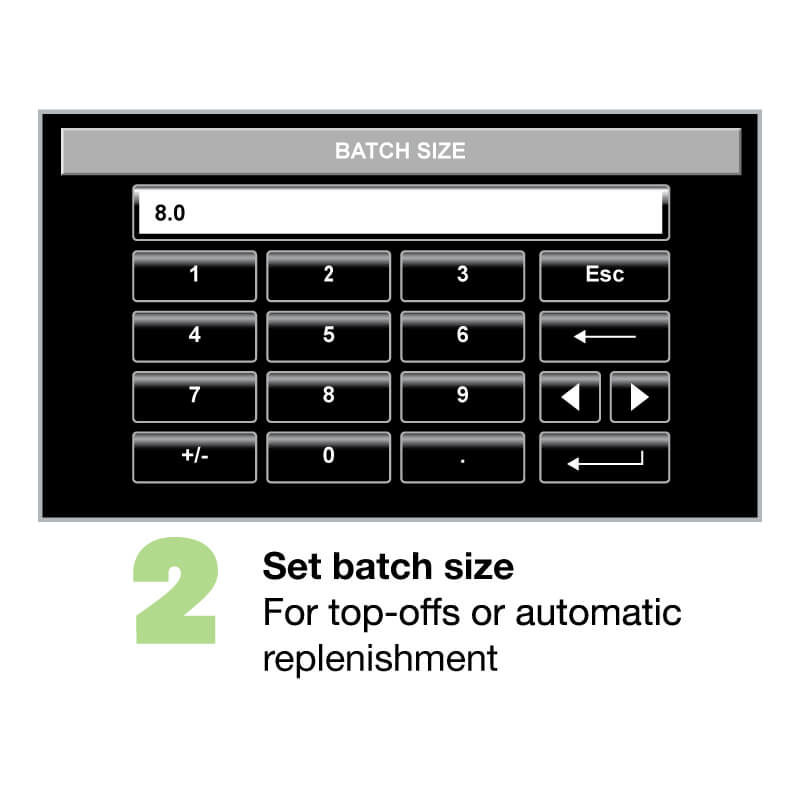

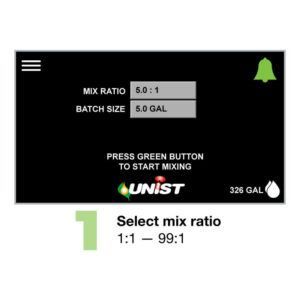

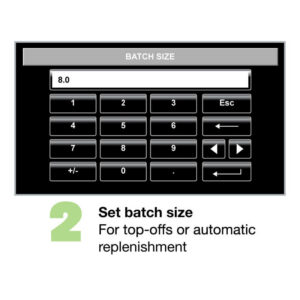

L’interface numérique permet de sélectionner rapidement le rapport de mélange et la quantité de fluide à préparer. Une fois les paramètres entrés, il suffit de lancer le cycle de mélange.
La technologie de détection par vide en instance de brevet du Vortex™ permet d’obtenir un mélange plus précis que les systèmes Venturi traditionnels, même lorsque la pression d’alimentation en eau fluctue.

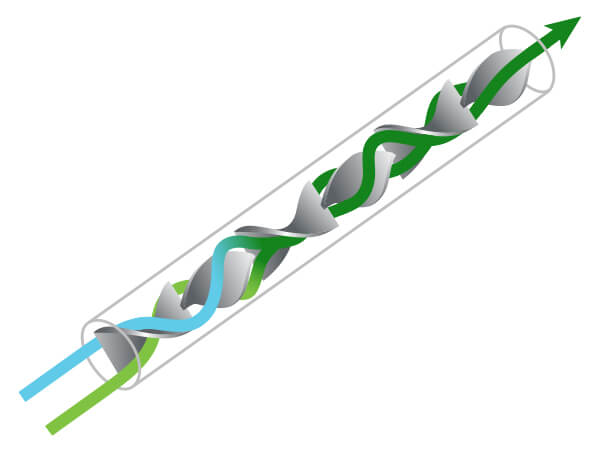

Le Vortex™ utilise un mélangeur statique en ligne pour assurer un mélange complet de l’eau et du concentré. Les ailettes internes du mélangeur forcent les deux fluides à se mélanger lors de leur passage dans le système.
Surveillez l’utilisation et la précision du mélange
Le mélangeur statique en ligne assure un mélange complet de l’eau et du concentré.

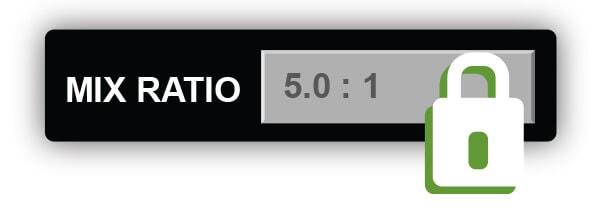

Un verrouillage inviolable permet d’empêcher la modification des paramètres de mélange.

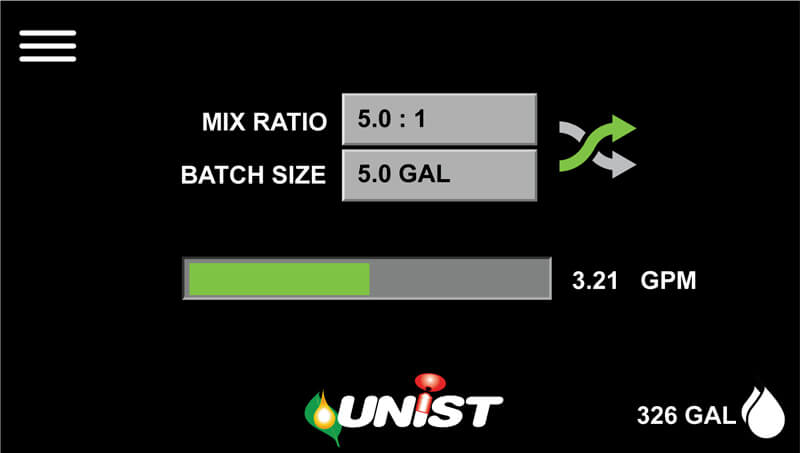

Suivez la consommation totale de fluide

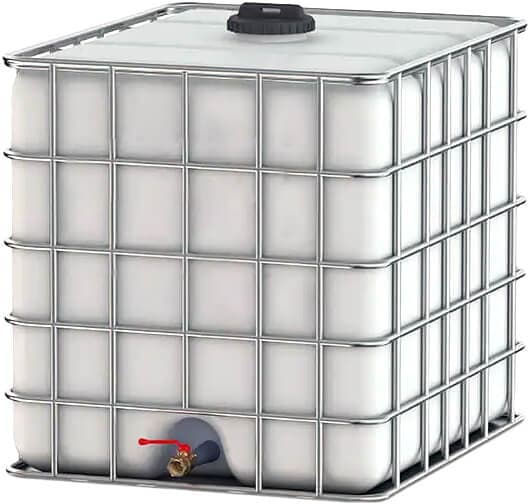

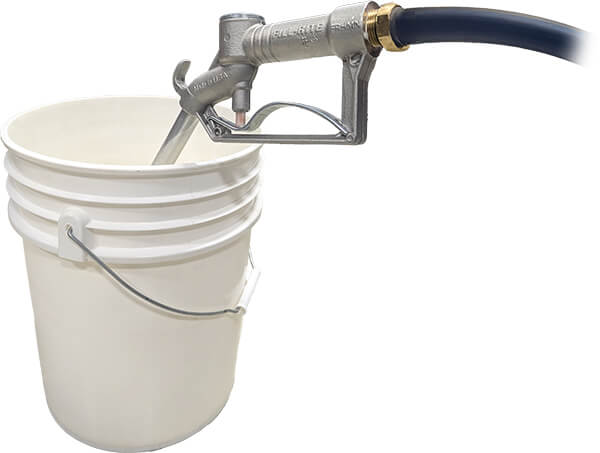

Remplissage manuel aisé des réservoirs
Distribution automatique du mélange vers les réservoirs

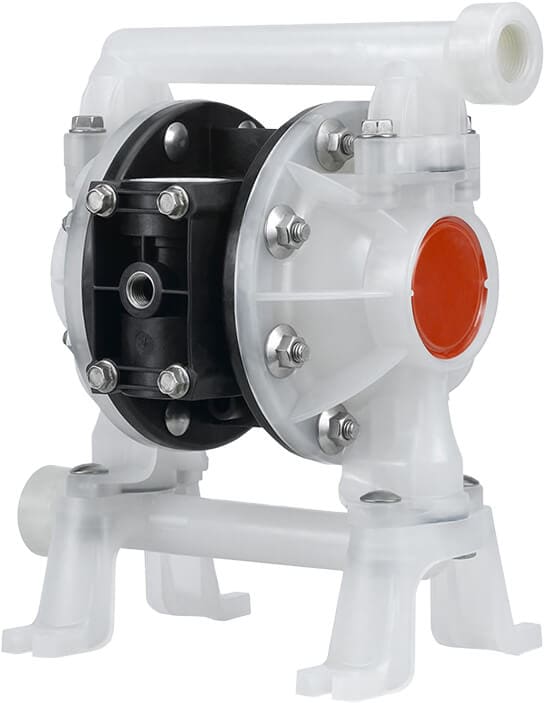

Distribution vers un système central de fluide

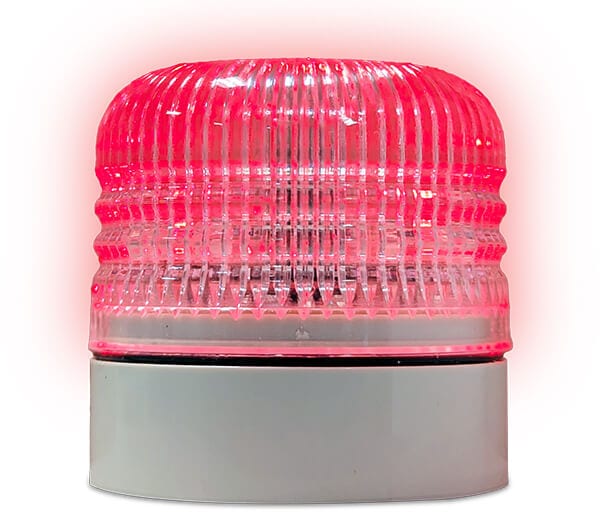

Le Vortex™ est conçu pour surveiller continuellement le processus de mélange et générer une alarme lorsqu’une anomalie est détectée. Un voyant d’avertissement et une notification d’alarme facilitent l’identification rapide des problèmes.
Le système surveille :
| Spécification | Vortex |
|---|---|
| Alimentation électrique | 120/240 VAC single-phase, 3 amps, 50/60 Hz |
| Viscosité du concentré | 1-1 000 cSt |
| Plage de rapports de mélange | 1:1-99:1 (eau:concentré) |
| Alimentation en air | 80-100 psi [5,5-6,9 bar], 5 SCFM pour l’unité standard, 25 SCFM si avec pompe de distribution |
| Exigences d’alimentation en eau | 1-8,4 GPM [3,7-18,9 LPM], compatible avec l’eau osmosée et déionisée |
| Poids | 140 lb [63,5 kg] |
