Le TSL d'UNIST est un système de lubrification conçu pour appliquer une couche mince et uniforme de lubrifiant sur les bandes métalliques de faible épaisseur alimentées en bobines. Particulièrement adapté aux opérations d'estampage et à la fabrication d'ailettes pour échangeurs de chaleur, il assure une lubrification contrôlée des deux faces du matériau tout en réduisant la consommation de lubrifiant et en protégeant les outils de production.
Grâce à ses applicateurs en feutre et au contrôleur programmable SmartFlow, le TSL permet de distribuer une quantité précise et constante de lubrifiant selon les besoins de chaque application. Sa conception robuste, ses vérins pneumatiques réglables et ses différentes configurations de largeur facilitent son intégration aux lignes de production industrielles.
Les fabricants d’échangeurs thermiques savent que la lubrification est un facteur déterminant pour garantir la productivité des opérations de fabrication d’ailettes.
En tant que leader mondial dans la conception et la fabrication de solutions de distribution de fluides, Unist répond aux exigences du secteur CVC (chauffage, ventilation et climatisation) en proposant des solutions de lubrification qui améliorent l’efficacité et la productivité.

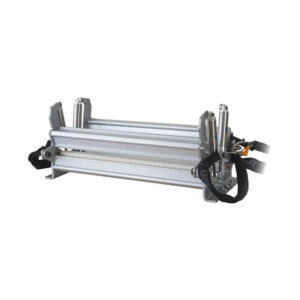

Le système TSL™ d'UNIST utilise des applicateurs en feutre spécialement conçus pour déposer une fine couche de lubrifiant sur les deux faces des bandes métalliques.
Capable d'appliquer des quantités aussi faibles que 269 mg/m², il assure une distribution précise et constante du lubrifiant afin de protéger les outils et de limiter les pertes de fluide.

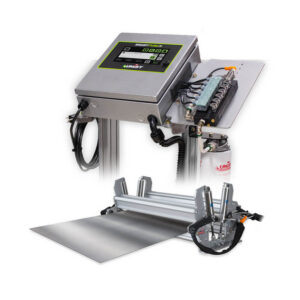

Associé au contrôleur SmartFlow®, le système permet d'ajuster la lubrification aux exigences des opérations d'estampage et de fabrication d'ailettes pour échangeurs de chaleur.
Le système TSL de Unist constitue la solution idéale pour une application précise et rigoureuse de fluides destinés au formage d’ailettes. Ce dispositif robuste utilise des applicateurs en feutre, spécialement conçus, pour déposer un film mince de lubrifiant sur le matériau, aussi bien sur la face supérieure que sur la face inférieure.
Grâce à l’alimentation en fluide assurée par le contrôleur SmartFlow®, le TSL permet aux industriels de définir la quantité exacte d’huile nécessaire au fonctionnement optimal de la presse à ailettes, tout en garantissant une protection maximale de l’outillage. Fort d’un succès éprouvé sur des centaines de presses à ailettes à travers le monde, le TSLTM s’impose comme la solution de référence pour la lubrification des matériaux destinés au formage d’ailettes.
Conception robuste adaptée aux conditions exigeantes des environnements industriels.
Installation facile sur les lignes de presses ou sur différents supports de fixation.

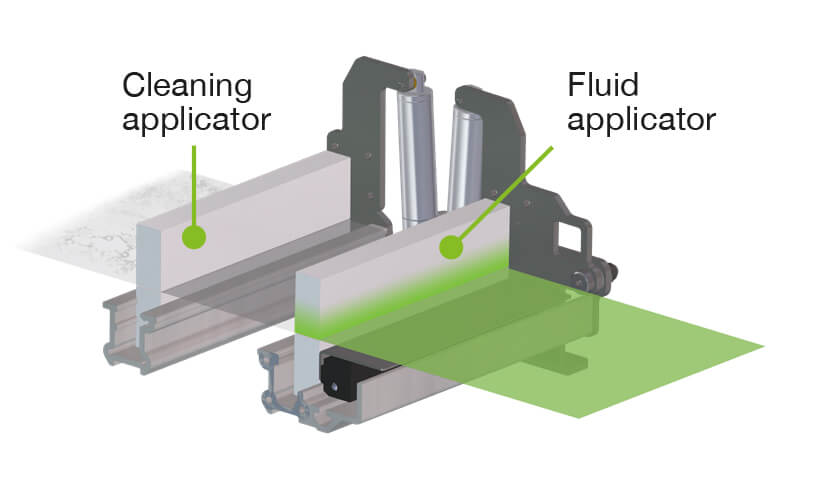

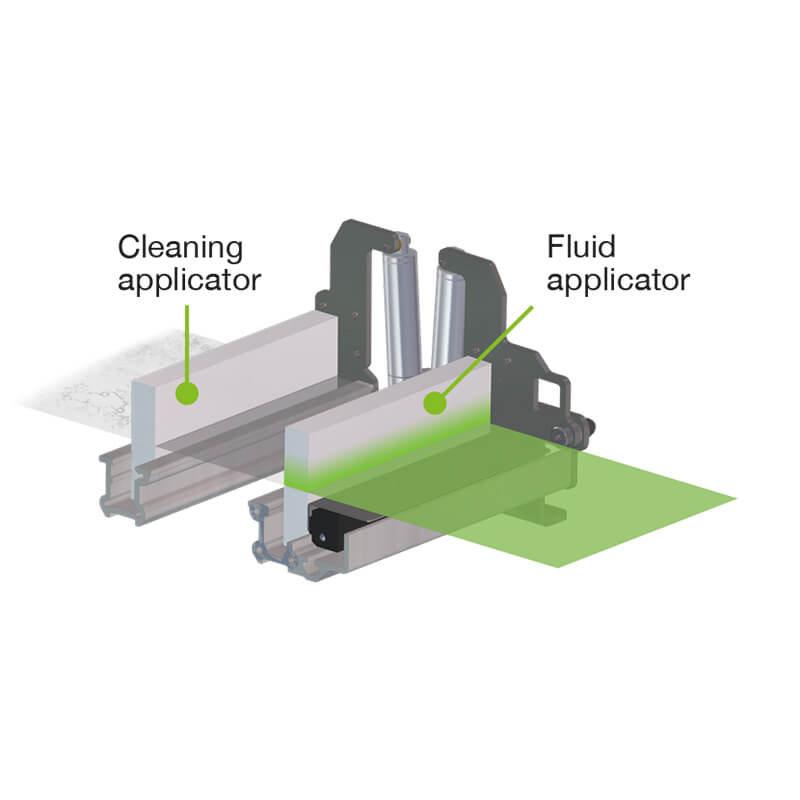

Les tampons applicateurs et de nettoyage peuvent être retournés afin d'utiliser leurs deux faces et de prolonger leur durée de vie.
Les tampons applicateurs peuvent être remplacés rapidement, en quelques minutes.
Les vérins pneumatiques permettent d'ajuster facilement la pression des applicateurs selon l'épaisseur du matériau ou la résistance à l'entraînement.
| Spécifications techniques | TSL d'UNIST |
|---|---|
| Type de matériau | Bandes métalliques minces en bobines |
| Épaisseur du matériau | .002" - 0.10" (.05mm - .25mm) |
| Largeur du matériau | 9" - 45" (228mm - 1143mm) |
| Vitesse de ligne | 30 m/min (100 pi/min) |
| Types de lubrifiants | À utiliser avec des fluides volatils ou des huiles à faible viscosité (huiles de 30 SUS à 150 SUS). Ne convient pas aux lubrifiants hydrosolubles. |

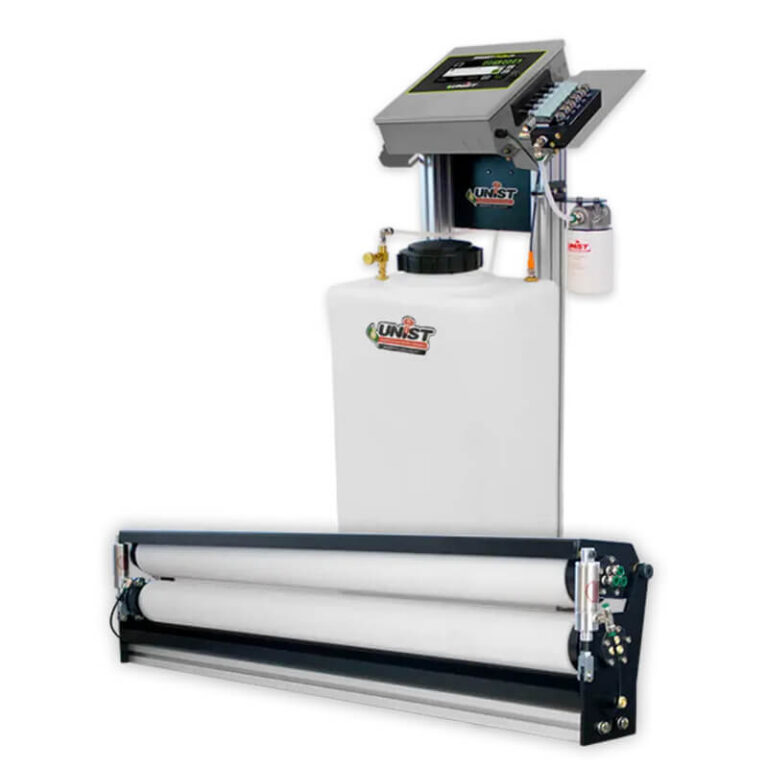

| Alimentation en lubrifiant | Réservoirs pressurisés de 15, 22.7, 56.8 ou 113.6 L Réservoir en polyéthylène de 75,7 L avec pompe à diaphragme Raccordement au système centralisé de lubrifiant du client |
| Matériau des applicateurs | Feutre de laine |
| Contrôleur | SmartFlow |
| Alimentation électrique | Selon les exigences du contrôleur SmartFlow |
