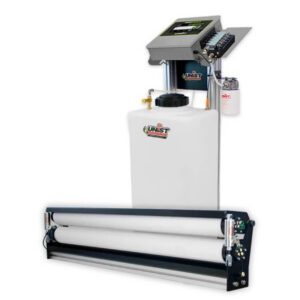

Le système de lubrification pour feuilles d'aluminium d'UNIST est conçu pour appliquer une couche uniforme et contrôlée de lubrifiant sur les feuilles métalliques utilisées dans les opérations de formage. Particulièrement adapté aux presses alimentées par feuilles pour la fabrication de couvercles de canettes, il permet de lubrifier une ou les deux faces du matériau tout en réduisant la consommation de lubrifiant et en favorisant la productivité.

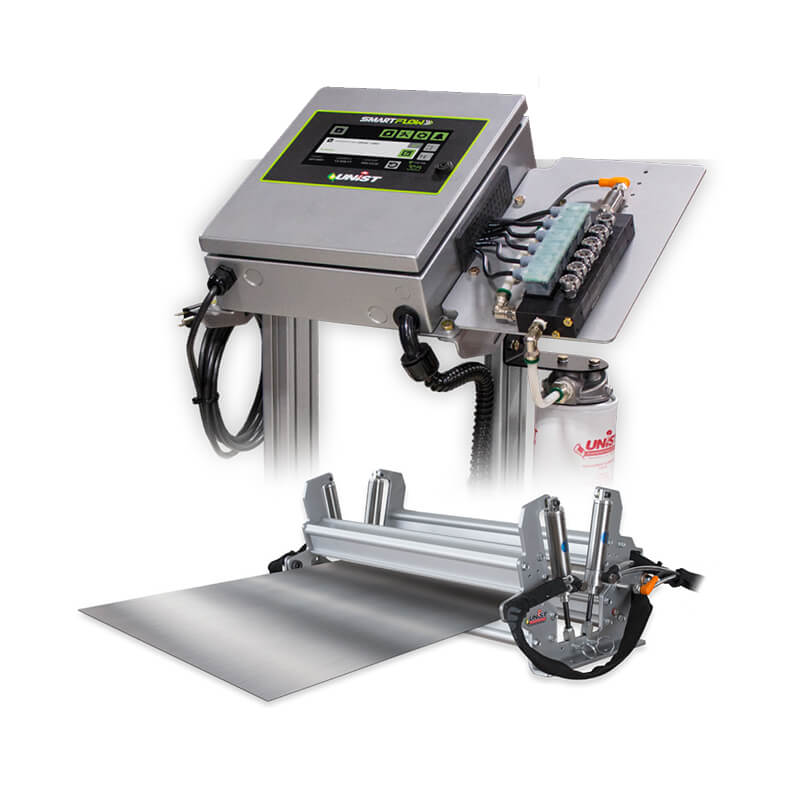

Équipé du contrôleur programmable SmartFlow® et de rouleaux applicateurs brevetés à alimentation interne, le système assure une distribution précise et constante du lubrifiant sur toute la largeur des feuilles. Les rouleaux sont généralement entraînés par le mécanisme d'alimentation des feuilles afin de synchroniser leur fonctionnement avec la cadence de la presse. Ses fonctions de surveillance et de programmation facilitent le contrôle de la lubrification et son intégration aux lignes de production.
Initialement conçu pour faciliter son intégration aux lignes de production comportant plusieurs matrices, le système de lubrification pour feuilles d'aluminium d'UNIST est particulièrement adapté aux presses utilisées dans la fabrication de couvercles de canettes. Équipé du contrôleur programmable SmartFlow® et de rouleaux applicateurs brevetés à alimentation interne, il permet d'appliquer une quantité précise et uniforme de lubrifiant sur les feuilles métalliques. Les rouleaux sont généralement entraînés par le mécanisme d'alimentation des feuilles afin de synchroniser leur fonctionnement avec la cadence de la presse.

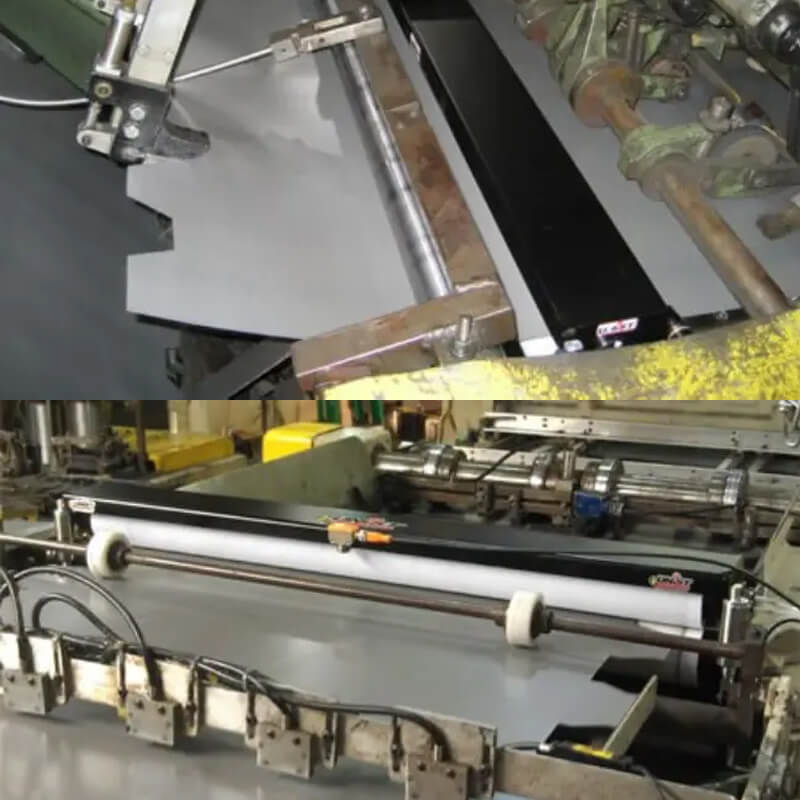

Fabrication de couvercles de canettes sur presses à alimentation par feuilles.
Le contrôleur SmartFlow® assure la surveillance des paramètres essentiels, notamment le niveau de lubrifiant, la pression et le débit.
Le SmartFlow® permet de mesurer directement la quantité de lubrifiant consommée afin de déterminer les coûts de lubrification par pièce.
Un assistant de configuration guide l'utilisateur lors de la création des travaux. Une fois les paramètres enregistrés, la quantité de lubrifiant peut être augmentée ou réduite facilement pour ajuster l'application.

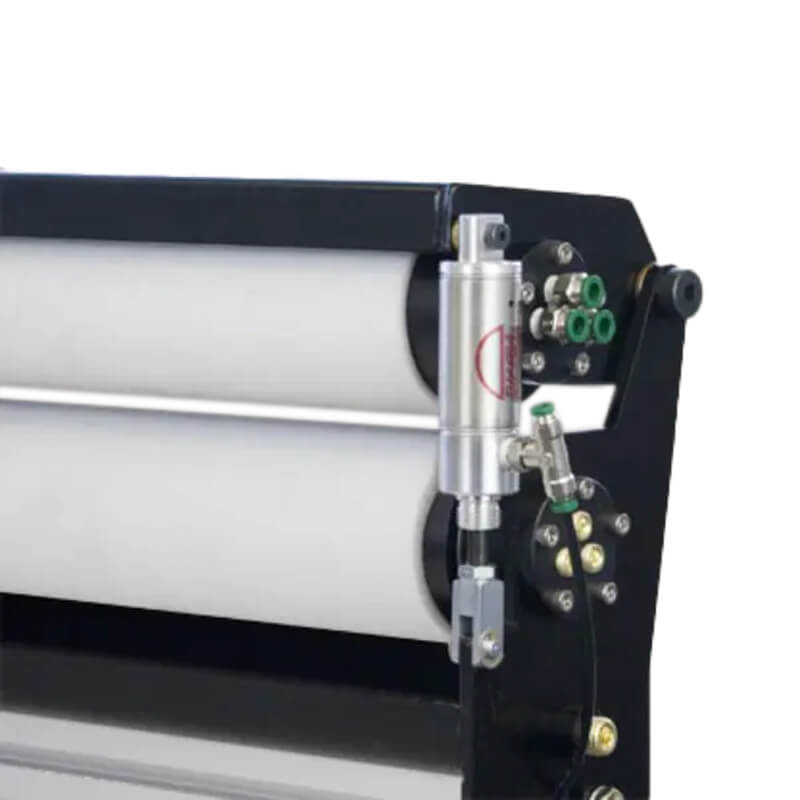

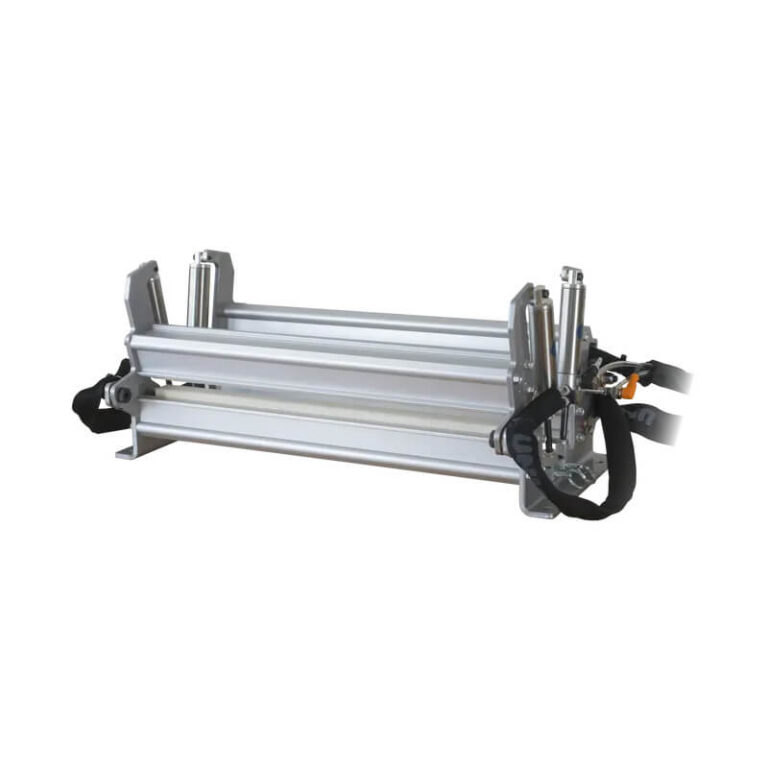

Les rouleaux applicateurs à alimentation interne assurent une répartition uniforme et constante du lubrifiant sur une ou les deux faces des feuilles.
| Spécifications techniques | Système de lubrification UNIST |
|---|---|
| Type de matériau | Feuilles d'aluminium |
| Épaisseur des feuilles | .002" - 0.10" (.05mm - .25mm) |
| Largeur des feuilles | 36" - 39" (91cm - 99cm) |
| Matériau des applicateurs | Feutre de polyester |
| Alimentation en lubrifiant | Réservoir en polyéthylène de 20 gal (75,7 L) avec pompe à diaphragme |
| Interface de commande | Écran tactile |
| Sorties de lubrifiant | Max 22 |
| Entrées de commande | 2 (dry contact/switch closure, prox sensor 10-30 VDC NPN, N.O.) |
| Entrées d'alarme | 2 (dry contact/switch closure, prox sensor 10-30 VDC NPN, N.O) |
| Sorties électriques | Maximum de 22 à la tension d'alimentation, 10 W maximum par sortie |
| Relais d'alarme | Relais inverseur unipolaire isolé, sans fusible, charge maximale de 2 A |
| Fréquence maximale des entrées | 50 cycles/s à un rapport cyclique de 50 %, durée minimale d'ouverture ou de fermeture de 10 ms |
| Plage de comptage programmable | Count (CNT): 0-255 counts Delay (DEL): 0-100 secs (.010 second increments) Duration (DUR): 0-100 seconds (.010 second increments) |
| Fusibles | Alimentation : 2 A / Sorties : 5 A |
| Température de fonctionnement | 0° to +50°C (+32° to +122°F) |
| Température d'entreposage | -20° to +70°C (-4° to +158°F) |
| Configurations enregistrables | Max 250 setups/jobs |
| Exigences | Système de lubrification UNIST |
|---|---|
| Types de lubrifiants | Lubrifiants évaporatifs ou huiles à faible viscosité (30 à 150 SUS) |
| Restrictions | Non conçu pour les lubrifiants solubles dans l'eau |
| Alimentation pneumatique | Air comprimé propre et sec. 80-90 psi (5.5 - 6.2 bar). 25 SCFM (708 SLPM) minimum |
| Alimentation électrique | 120VAC - 50/60hz or 240VAC - 50/60hz 9.5 amps |
