Les buses de pulvérisation MQL d’UNIST sont conçues pour appliquer avec précision de petites quantités de lubrifiant directement sur les outils de coupe et les pièces à usiner. Utilisées avec les systèmes de lubrification en quantité minimale (MQL), elles permettent de diriger le lubrifiant vers les zones de contact afin de réduire la friction, de prolonger la durée de vie des outils et d’améliorer les conditions d’usinage.
Offertes en plusieurs configurations rigides, semi-rigides et flexibles, ces buses s’adaptent à différentes opérations d’usinage, notamment le fraisage, le perçage, le taraudage et le tournage. UNIST propose différents jets de pulvérisation, longueurs et systèmes de fixation permettant d’ajuster l’application du lubrifiant selon les exigences de chaque procédé.
Les buses de pulvérisation MQL d’UNIST permettent d'acheminer une quantité contrôlée de lubrifiant directement à l'interface entre l'outil de coupe et la pièce à usiner. Cette méthode de lubrification contribue à réduire la friction et la chaleur générées pendant l'usinage, tout en limitant la consommation de fluide comparativement aux systèmes traditionnels utilisant de grandes quantités de liquide de coupe.
Les buses sont offertes avec différentes configurations de conduites, notamment des systèmes coaxiaux et des systèmes à conduite unique. Dans une configuration coaxiale, l'air et le lubrifiant circulent séparément jusqu'à l'extrémité de la buse, où ils sont mélangés pour produire une pulvérisation uniforme. Les configurations à conduite unique utilisent un mélange d'air et de lubrifiant préparé en amont de la buse.
Grâce aux différents jets de pulvérisation disponibles, les buses peuvent être adaptées à la géométrie des outils et aux exigences du procédé. Les modèles flexibles et semi-rigides facilitent le positionnement du jet, tandis que les modèles rigides offrent une meilleure stabilité dans les applications nécessitant un positionnement constant.
Les buses MQL d'UNIST peuvent également être utilisées pour d'autres applications de distribution de fluides, notamment la lubrification de composants mécaniques, l'application de revêtements et la pulvérisation d'agents de démoulage ou de produits antirouille.

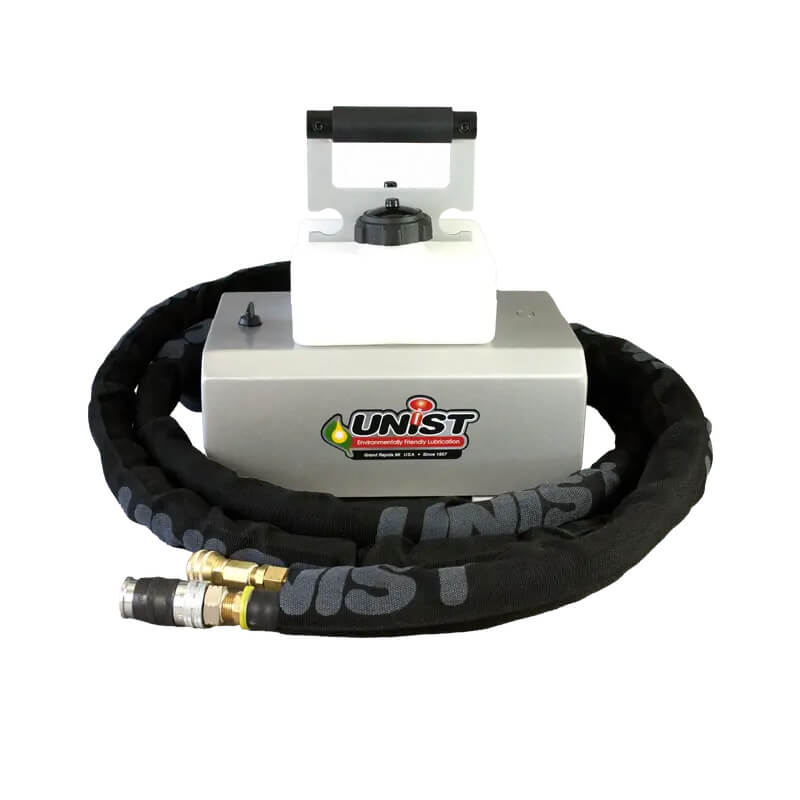

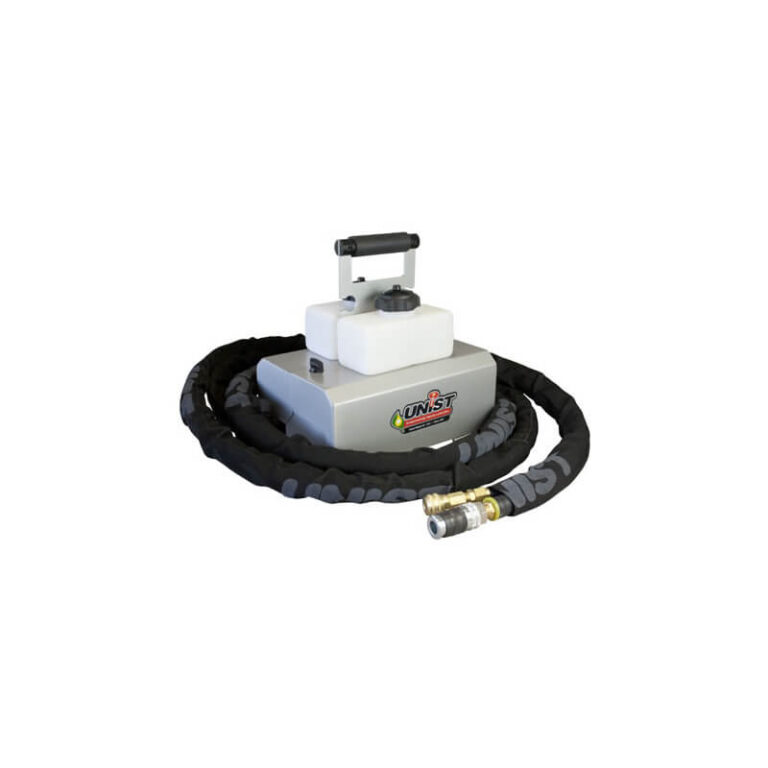

Les pompes à déplacement positif permettent d'alimenter tout type de buse de pulvérisation Unist avec un volume de fluide précis et reproductible. Le principe du déplacement positif garantit la distribution d'une quantité de fluide identique à chaque cycle de la pompe. Grâce au réglage aisé du fluide et de l'air de pulvérisation, il est très simple de définir la quantité idéale une fois la buse montée et positionnée.

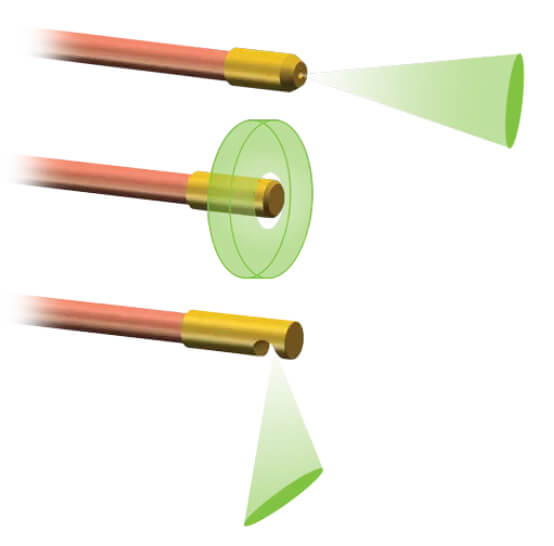

Le jet conique produit une pulvérisation concentrée avec un angle d'environ 15° à 20°. Il convient aux applications nécessitant une lubrification ciblée, notamment à proximité des outils de coupe.
Le jet en éventail produit une pulvérisation elliptique avec un angle d'environ 80° à 100°. Il permet de répartir le lubrifiant sur une surface plus large, notamment pour les applications de revêtement ou de lubrification de pièces en mouvement.
Le jet radial permet une pulvérisation sur 360°, offrant une distribution du lubrifiant autour de la buse. Cette configuration convient particulièrement aux applications nécessitant la lubrification de surfaces intérieures, comme les tubes.

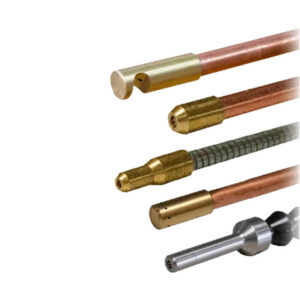

Les buses de pulvérisation Unist sont proposées en configurations coaxiales (à deux conduites) ou à conduite unique, chacune étant disponible dans une grande variété de modèles. Les buses coaxiales maintiennent la séparation entre l'air de pulvérisation et le fluide jusqu'au point d'application, tandis que les buses à conduite unique mélangent l'air et l'huile immédiatement après la pompe.
Cette buse flexible en plastique permet d'ajuster facilement la direction du jet de lubrifiant. Elle peut être pliée et repositionnée à plusieurs reprises afin de s'adapter aux différentes configurations d'usinage. Avec ou sans embout en acier inoxydable. L'embout métallique contribue à protéger l'extrémité de la buse contre les dommages pendant les opérations d'usinage.

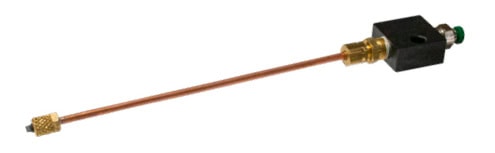

Cette buse semi-rigide en cuivre offre un équilibre entre flexibilité et rigidité. Elle peut être pliée et façonnée pour orienter le jet de lubrifiant, tout en conservant sa position pendant l'utilisation. Avec embout standard, radial ou en éventail
Cette buse en acier inoxydable offre une construction rigide et résistante. Elle convient aux applications nécessitant un positionnement stable du jet de lubrifiant, sans modification de l'orientation de la buse pendant l'usinage.
Cette buse flexible en acier combine résistance mécanique et flexibilité. Elle est conçue pour les environnements industriels exigeants où une construction robuste et un positionnement ajustable sont nécessaires.
1/8 po de diamètre extérieur
Cette configuration comprend deux buses semi-rigides en cuivre raccordées à un même bloc de distribution. Elle permet de diriger le lubrifiant vers deux zones distinctes à partir d'un seul raccordement.

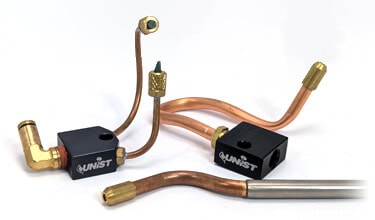

Pour les fabricants d'équipements d'origine (OEM), nous proposons des buses sur mesure afin de garantir la solution optimale pour votre application.

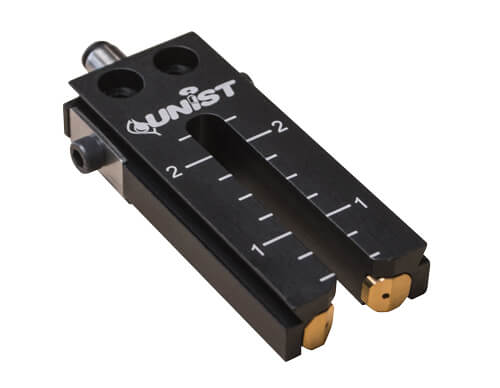

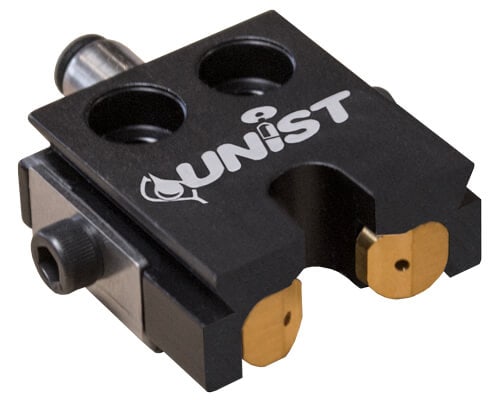

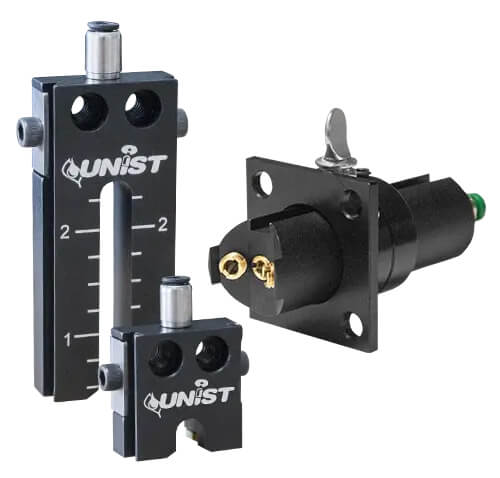

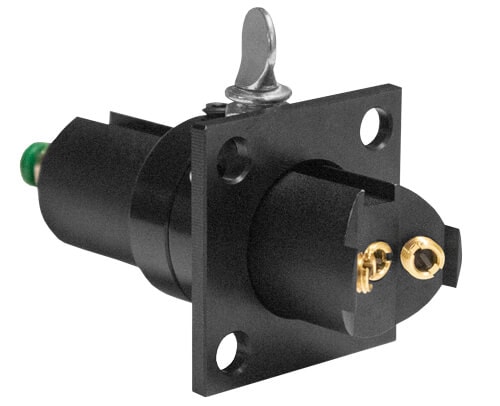

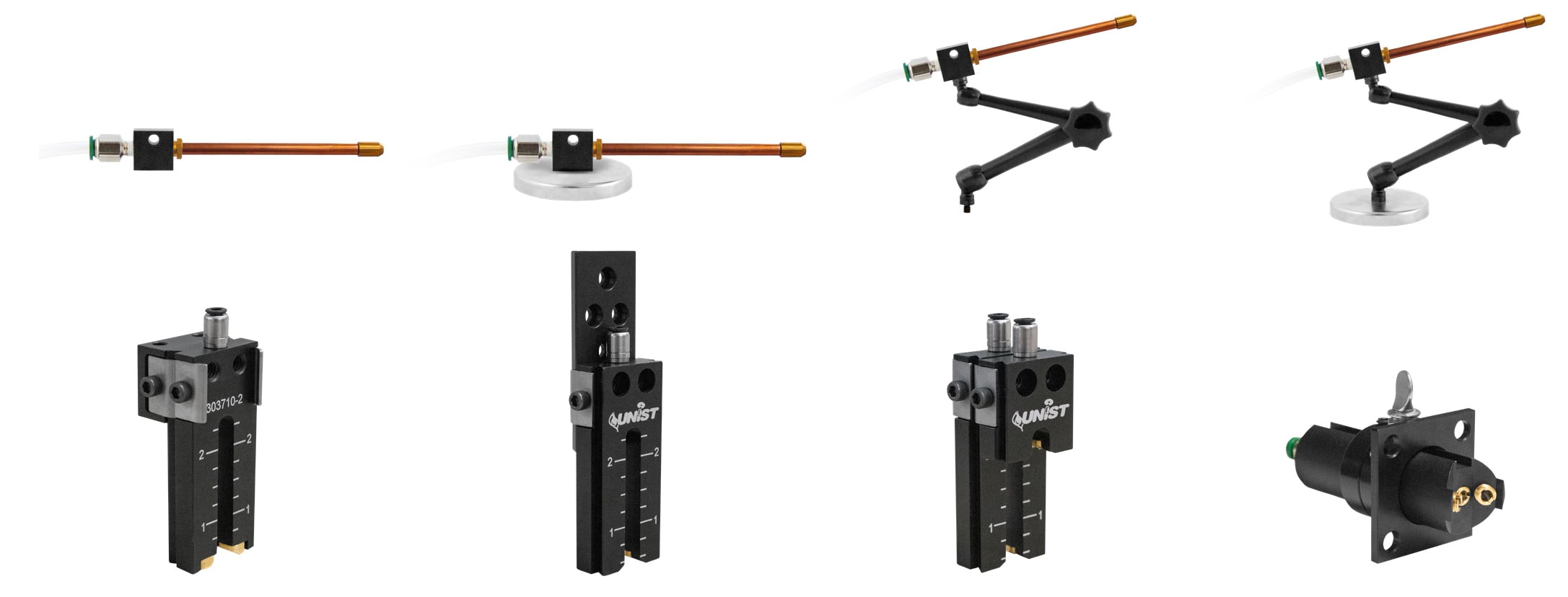

Différentes options de fixation sont disponibles, notamment des supports magnétiques, des supports fixes et des bras articulés. Ces configurations permettent de positionner les buses avec précision et de maintenir leur orientation pendant les opérations d'usinage. Modèles variés disponibles tant pour les buses à scie que pour les buses standard.
| Spécifications techniques | Buses de pulvérisation MQL d'UNIST |
|---|---|
| Longueurs standards des buses | 6 po (152 mm), 12 po (305 mm) et 18 po (457 mm), selon le modèle. |
| Configurations disponibles | Variables selon le modèle — communiquer avec Montfort pour plus d'information |
