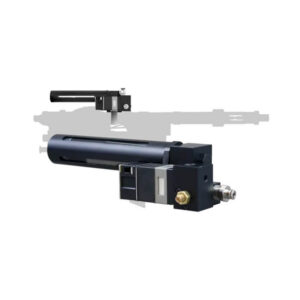

Le Mini-Piggyback™ d’UNIST est un système de lubrification compact portable et entièrement pneumatique conçu pour être installé directement sur les perceuses à avance mécanique, notamment celles utilisées dans l’industrie aérospatiale. Il permet d'acheminer une quantité précise de lubrifiant à l'outil de coupe afin d'améliorer la qualité des trous percés et de prolonger la durée de vie des outils.
Grâce à sa pompe volumétrique, à ses réglages indépendants de l’air et du lubrifiant ainsi qu’à son fonctionnement automatique, le Mini-Piggyback™ assure une lubrification précise et répétable pendant les opérations de perçage. Offert en configurations de lubrification continue ou intermittente, il dispose également d’un réservoir amovible et rechargeable facilitant le réapprovisionnement en lubrifiant.
Le Mini-Piggyback™ est conçu pour assurer une lubrification précise et répétable directement sur les perceuses à avance mécanique. Son fonctionnement entièrement pneumatique permet de synchroniser automatiquement la distribution du lubrifiant avec l'utilisation de la perceuse, sans nécessiter d'alimentation électrique.
Le système utilise l'air comprimé provenant du circuit situé après la gâchette de la perceuse. Il se met donc en marche lorsque celle-ci est activée et interrompt la distribution de lubrifiant lorsqu'elle est arrêtée. Sa pompe volumétrique assure une distribution contrôlée du lubrifiant, tandis que les réglages indépendants de l'air de pulvérisation et du débit de fluide permettent d'adapter l'application aux besoins de l'outil de coupe.
Le Mini-Piggyback™ est offert en deux configurations. La lubrification continue assure une alimentation régulière en lubrifiant pour les opérations comportant de longs cycles de perçage, tandis que la lubrification intermittente distribue une dose unique de lubrifiant pour les outils de coupe plus petits et les cycles de courte durée. Le fluide est contenu dans un réservoir amovible qui peut être facilement remplacé lorsqu'il est vide. Les réservoirs vides peuvent être remplis à l'aide de la station de remplissage Unist, afin d'être de nouveau prêts à l'emploi.
Le système peut être alimenté par un réservoir amovible installé directement sur l'appareil ou par un réservoir distant à alimentation par gravité. Une alimentation par réservoir pressurisé est également possible. Cette flexibilité permet d'adapter l'approvisionnement en lubrifiant aux exigences de l'installation.
Perçage avec perceuses pneumatiques à avance mécanique (ADU)

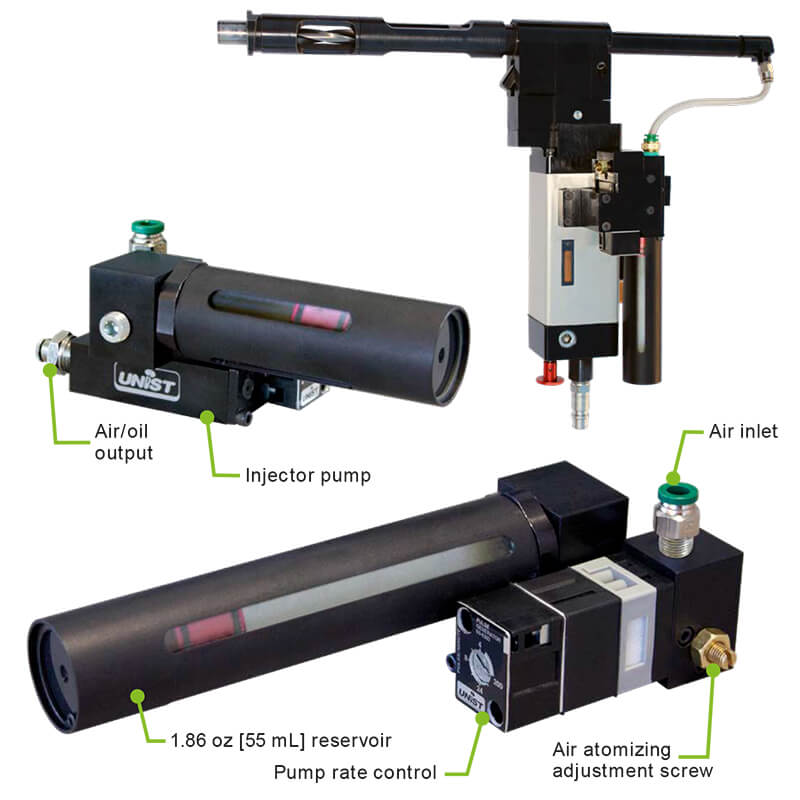

Une caractéristique unique du système Mini-Piggyback™ réside dans son réservoir de fluide amovible et interchangeable. Cela permet de renouveler le lubrifiant presque instantanément, en remplaçant simplement le réservoir vide par un réservoir plein, ce qui maximise la productivité de l’outil.
Les réservoirs peuvent être remplis à nouveau avec le lubrifiant approprié, éliminant ainsi le besoin de cartouches jetables.
Le Mini-Piggyback™ fonctionne exclusivement à l'air comprimé et distribue automatiquement le lubrifiant lorsque la perceuse est en marche.
Les débits d'air et de lubrifiant peuvent être ajustés avec précision afin d'adapter la lubrification aux exigences des outils de coupe et des matériaux usinés.
Permet de remplir rapidement et facilement les réservoirs amovibles du Mini-Piggyback™.
Permet d'ajuster la fréquence des impulsions de lubrification à l'aide d'un tournevis.
Permet d'ajuster facilement la fréquence des impulsions de lubrification à l'aide d'un bouton.
Un couvercle inviolable permet de protéger le réglage du débit de lubrifiant contre les modifications non autorisées.
Permet de distribuer une dose unique de lubrifiant plutôt qu'une alimentation continue.
Un support de fixation facilite l'installation et le retrait du Mini-Piggyback™ sur les perceuses pneumatiques.
| Spécifications techniques | Mini-Piggyback d'UNIST |
|---|---|
| Volume de lubrifiant par impulsion | 1 goutte (0,05 mL) |
| Fréquence de la pompe | 4 à 200 cycles/min |
| Capacité du réservoir | 55 mL (environ 1 100 cycles de pompe) |
| Exigences | Mini-Piggyback d'UNIST |
|---|---|
| Alimentation pneumatique | Air comprimé |
| Pression d'alimentation | 70 à 115 lb/po² (5 à 8 bar) |
Le Mini-Piggyback™ peut être utilisé avec les lubrifiants de coupe Coolube® d’UNIST. Fabriqués à partir de ressources végétales renouvelables, ces lubrifiants biodégradables sont conçus pour assurer une lubrification efficace tout en réduisant l’utilisation de fluides de coupe traditionnels.
L'application de faibles quantités de lubrifiant contribue à réduire les résidus de fluide sur les outils, les pièces et les copeaux, tout en limitant la consommation de lubrifiant.
UNIST offre une garantie à vie sur les pompes du système Mini-Piggyback™ lorsqu'elles sont utilisées exclusivement avec le lubrifiant Coolube®, conformément aux conditions de garantie du fabricant.
