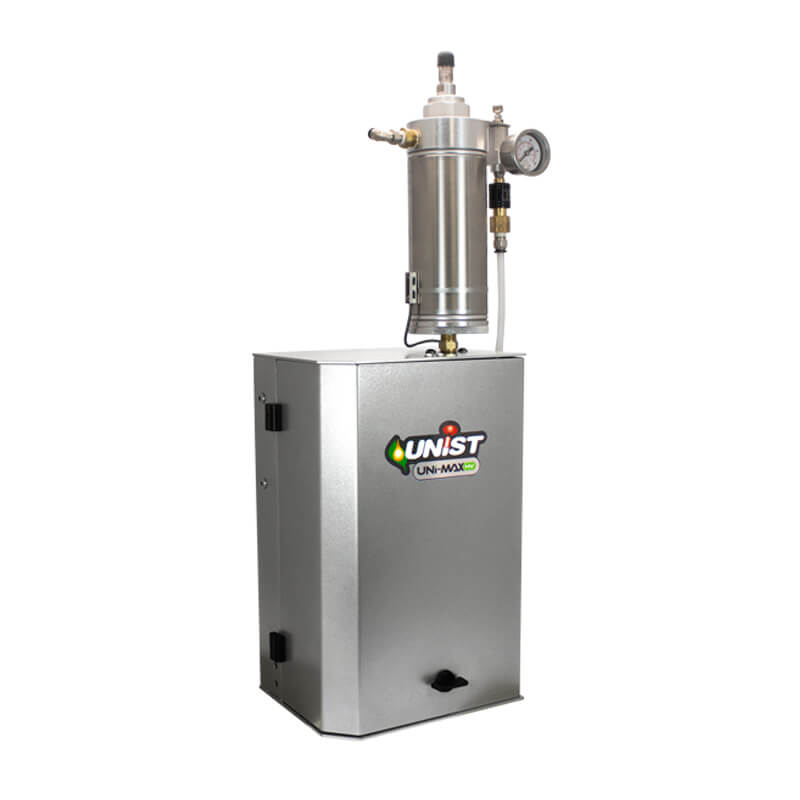

Le Uni-Max® HV d'UNIST est un système de lubrification automatisée conçu pour appliquer des quantités précises et répétables de graisse aux points de lubrification ou dans les procédés d'assemblage.
Capable de contrôler jusqu'à 12 sorties de graisse, le Uni-Max® HV permet d'automatiser les applications normalement effectuées manuellement et d'appliquer la quantité requise de lubrifiant à des intervalles configurables. Il contribue ainsi à prévenir les arrêts causés par une lubrification insuffisante, à uniformiser l'application de graisse et à simplifier les opérations de lubrification répétitives.
Une lubrification adéquate des points d'usure est essentielle au fonctionnement fiable des équipements. Une application manuelle peut toutefois demander du temps et rendre plus difficile le maintien d'une quantité et d'une fréquence de lubrification constantes.
Le Uni-Max® HV automatise cette opération en distribuant une quantité contrôlée de graisse aux intervalles requis. Il peut également être intégré aux procédés d'assemblage nécessitant l'application précise et répétable de graisse.
Grâce à sa conception configurable et à la possibilité de contrôler jusqu'à 12 sorties, le système peut être adapté aussi bien à un point de lubrification individuel qu'à des procédés nécessitant plusieurs points d'application.
Automatisez l'application de graisse aux points de lubrification ou pendant les opérations d'assemblage afin d'obtenir une application plus constante et de réduire les interventions manuelles.
Le Uni-Max® HV permet de contrôler la quantité de graisse distribuée avec une précision allant jusqu'au microlitre et de répéter l'application selon les intervalles requis.
Les pompes sont testées jusqu'à 12 millions de cycles, sont autoamorçantes et permettent un remplissage simple à l'aide d'un pistolet graisseur standard.
Le Uni-Max® HV peut être configuré en fonction du nombre de points à lubrifier, de la quantité de graisse requise et de la façon dont l'application doit être commandée.
Le système permet d'appliquer automatiquement une quantité précise de graisse aux points nécessitant une lubrification périodique. L'application contrôlée contribue à maintenir une lubrification constante et à réduire les risques d'arrêts associés à des points d'usure insuffisamment lubrifiés.
Le Uni-Max® HV peut également être intégré à des procédés d'assemblage afin d'appliquer une quantité précise et répétable de graisse à chaque cycle. Cette approche permet de réduire l'application manuelle et de favoriser une plus grande constance d'une pièce à l'autre.
Le Uni-Max® HV permet de contrôler la quantité de graisse distribuée avec une précision allant jusqu'au microlitre, favorisant une application précise et répétable.

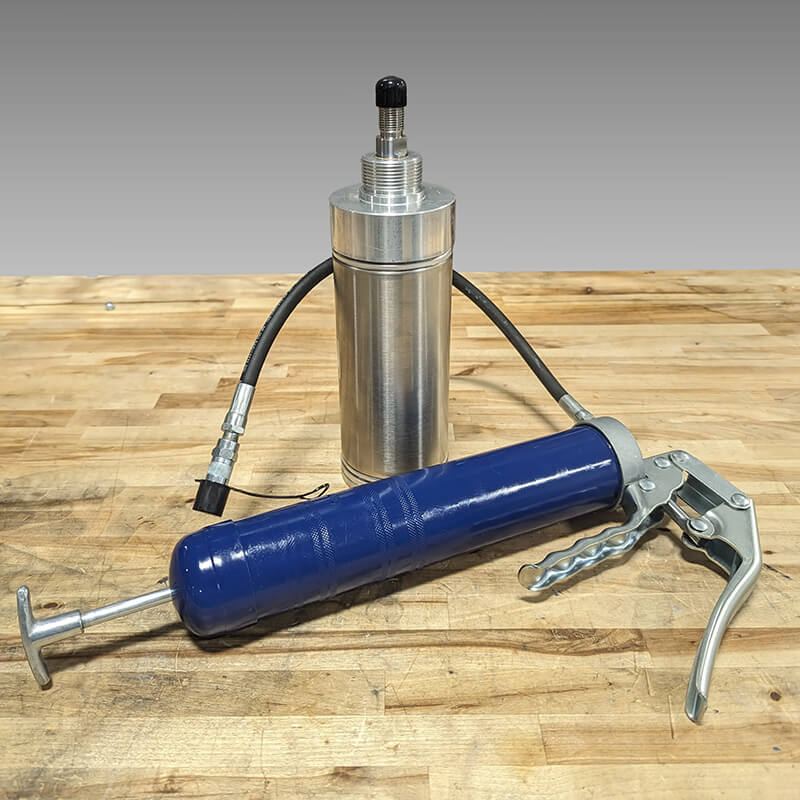

Le réservoir est conçu pour être rempli à l'aide d'un pistolet graisseur standard, ce qui simplifie le réapprovisionnement et permet une opération propre et pratique.
Les pompes peuvent aspirer le lubrifiant même en présence d'air, ce qui facilite l'amorçage et favorise un fonctionnement fiable.
Le Uni-Max® HV est conçu pour les applications industrielles nécessitant une distribution contrôlée de graisse, notamment :
Appliquez automatiquement de petites quantités de graisse aux points nécessitant une lubrification périodique afin de réduire les interventions manuelles et de favoriser une lubrification constante.
Distribuez une quantité précise et répétable de graisse pendant les opérations d'assemblage afin d'améliorer la constance du procédé et de réduire l'application manuelle.
Configurez jusqu'à 12 sorties de graisse distinctes afin d'alimenter plusieurs points d'application à partir d'un même système.
Les pompes peuvent être activées individuellement, en groupes ou à distance afin d'adapter la distribution de graisse aux différentes étapes d'un procédé.
| Spécifications techniques | Uni-Max® HV |
|---|---|
| Débit de pompe / cadence maximale | 20 µL : 720 mL/h, jusqu'à 600 cycles/min** 40 µL : 1 200 mL/h, jusqu'à 500 cycles/min** 60 µL : 1 800 mL/h, jusqu'à 500 cycles/min** |
| Générateur d'impulsions pneumatique | Recommandé : 5 à 50 impulsions/min Maximum : 200 impulsions/min** |
| Minuterie électronique Pulse R™ | Recommandé : 5 à 50 cycles/min (modes 1 et 2) Maximum : 250 cycles/min |
| Capteur de débit | Capteur PNP, 5 à 28 VCC |
| Débit d'air | 0-4.7 SCFM (0-131 LPM) par sortie air/huile 1-2 SCFM (28-56 LPM) typical |
| Température de fonctionnement | 0 à 50 °C [32 à 122 °F] |
| Température d'entreposage | -16 à 70 °C [4 à 158 °F] |
| Viscosité du lubrifiant | Graisses de grade NLGI 000 à NLGI 3 |
| Pression d'alimentation en air | Air comprimé propre et sec, 80 à 100 psi [4 à 7 bar]*** |
| Activation directe de la pompe | Temps d'activation minimal : 0,030 s Temps d'arrêt minimal : 0,070 s**** |
* Les cadences maximales sont établies avec une graisse NLGI 0 et un réservoir sous pression réglé à 30 psi.
** Le fonctionnement à 200 impulsions/min n'est pas recommandé en continu.
**** Pour les blocs de valves à distance, ce temps peut augmenter selon la longueur de la conduite d'alimentation en air.
Chaque application possède ses propres besoins en graissage. Le nombre de points de lubrification, le type de graisse, la quantité requise, la fréquence d'application et le mode de commande doivent être considérés lors de la configuration du système.
Grâce à ses différentes options de pompe, d'activation, de contrôle et de surveillance, le Uni-Max® HV peut être configuré selon les exigences de votre équipement ou de votre procédé.
Communiquez avec Montfort pour configurer un système Uni-Max® HV adapté à votre application ou pour demander une soumission.
Choisissez entre une application continue et constante ou des quantités individuelles de lubrifiant selon les besoins de votre procédé.
Les pompes peuvent être activées individuellement, en groupes ou à distance, permettant d'adapter le fonctionnement du système à des procédés plus complexes.
Le système peut être activé par pilotage pneumatique, électrovanne ou soupape manuelle, selon les besoins de la machine ou du procédé.
Des capteurs de débit permettent de surveiller la distribution du lubrifiant et d'ajouter une fonction de surveillance au système.
Choisissez des pompes à débit fixe ou réglable, offertes avec des volumes de 20, 40 ou 60 µL.
Une serrure à clé inviolable offerte en option permet de limiter l'accès aux réglages du système.
Configurez le Uni-Max® HV avec jusqu'à 12 sorties de graisse distinctes afin de répondre aux besoins de votre application.
Le Uni-Max® HV est couvert par la garantie standard d'un an d'UNIST. Lorsque des lubrifiants UNIST sont utilisés exclusivement dans le système, les pompes sont admissibles à la garantie à vie d'UNIST sur les pompes.
