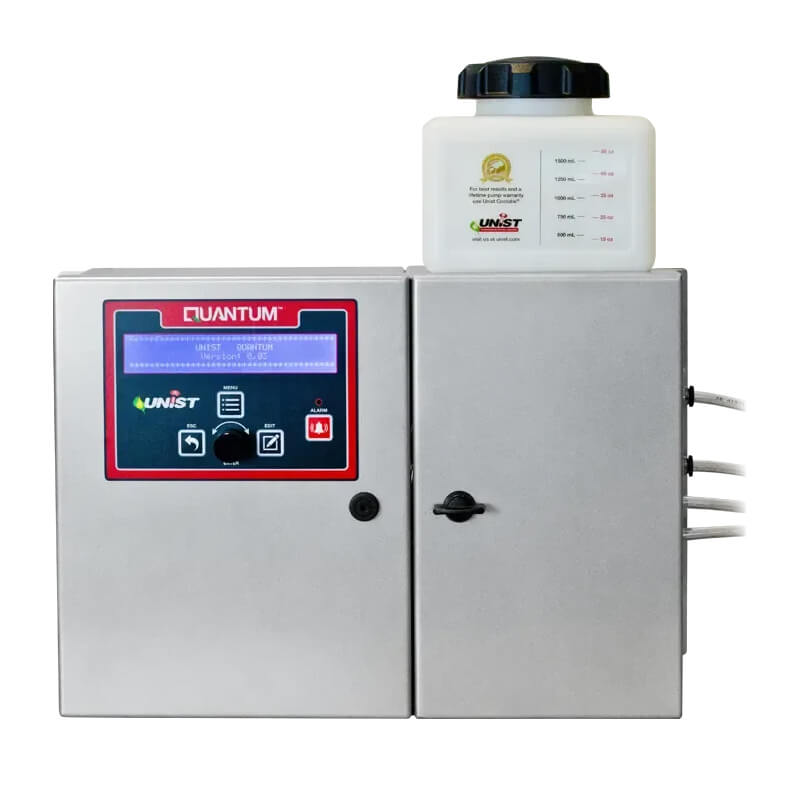

Le Quantum™ d’UNIST est un système de lubrification par quantité minimale (MQL) conçu pour s’intégrer directement aux machines CNC et à leurs contrôleurs. Il permet de contrôler avec précision l’application du lubrifiant et le débit d’air afin d’adapter la lubrification aux différentes opérations d’usinage.
Grâce à ses entrées de commande discrètes et à son interface série RS-232, le Quantum™ peut être intégré au programme de la machine afin d’automatiser la lubrification, de rappeler les paramètres associés aux différents travaux et de surveiller les conditions critiques du procédé.
Avec jusqu’à 6 sorties, des buses pouvant servir à la lubrification et au soufflage d’air, ainsi qu’une surveillance du débit de fluide, de la pression d’air et du niveau de lubrifiant, le Quantum™ offre un niveau élevé de contrôle pour les applications CNC automatisées et les procédés d’usinage complexes.
Le Quantum™ permet de remplacer la lubrification manuelle ou, lorsque l’application s’y prête, les systèmes traditionnels à grand débit de liquide de coupe par une application contrôlée d’une quantité minimale de lubrifiant directement à l’interface entre l’outil et la pièce.
Contrairement à un système MQL conventionnel fonctionnant indépendamment de la machine, le Quantum™ peut communiquer avec le contrôleur CNC. Les paramètres de lubrification peuvent ainsi être adaptés aux différentes étapes du programme d’usinage afin d’appliquer la quantité de lubrifiant et le débit d’air appropriés au moment voulu.
Le Quantum™ permet d’ajuster avec précision le débit de fluide et d’air selon les besoins du procédé. La quantité appliquée peut être réglée jusqu’à une fraction de goutte afin d’éviter une lubrification excessive tout en maintenant une application uniforme et reproductible.
Le système peut être commandé au moyen d’entrées discrètes ou d’une communication série RS-232. Cette intégration permet à la machine de commander directement la lubrification selon l’opération exécutée.
Configurez, enregistrez et rappelez facilement jusqu’à 250 travaux. Cette fonction facilite les changements de production en permettant de retrouver les paramètres de lubrification associés aux différentes pièces ou opérations.

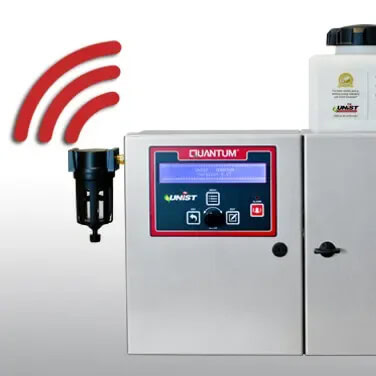

Le Quantum™ peut surveiller le débit de lubrifiant, la pression d’air et le niveau de fluide. Des alarmes permettent d’avertir l’opérateur lorsque des conditions critiques surviennent afin d’aider à protéger les outils, les pièces et le procédé.
Le Quantum™ permet d’adapter la quantité de lubrifiant et le débit d’air aux différentes étapes d’un programme CNC. Une opération d’ébauche, de finition, de perçage ou de taraudage peut ainsi recevoir des paramètres différents selon ses besoins.
Les pompes volumétriques UNIST permettent une application précise et reproductible. Le système peut gérer jusqu’à six sorties indépendantes afin d’acheminer le lubrifiant aux endroits requis par le procédé.

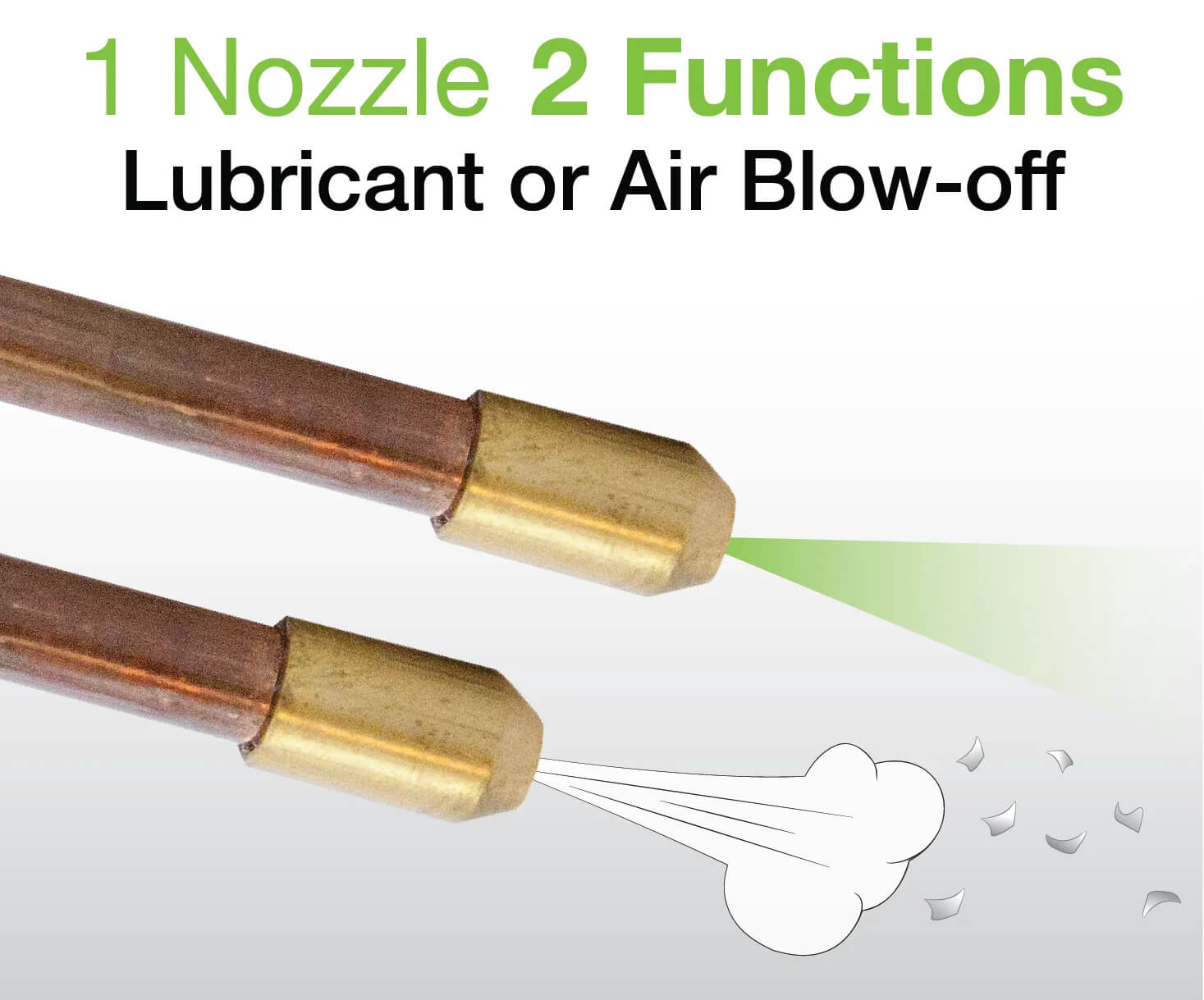

Les buses à double usage peuvent servir à appliquer le lubrifiant puis à effectuer un soufflage d’air pour dégager les copeaux. Cette conception permet d’effectuer les deux fonctions avec une seule buse dans la zone de travail.
Le contrôle numérique de la sortie permet de mieux connaître la quantité de lubrifiant distribuée et de suivre l’utilisation du fluide au cours du procédé.

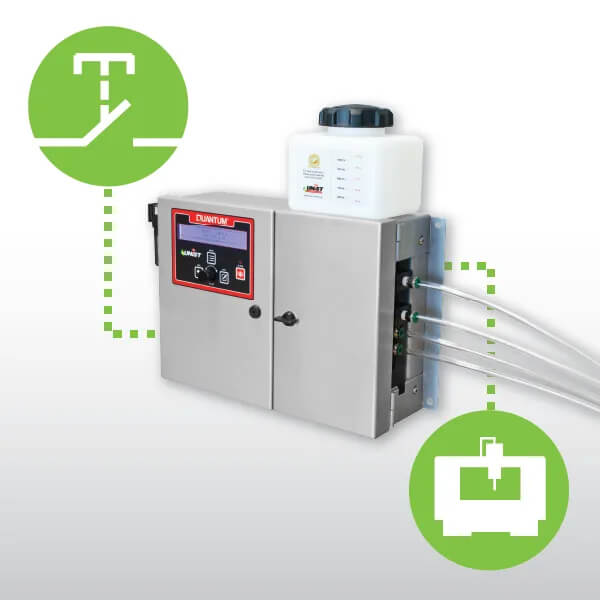

Contrôlez la lubrification à partir d’entrées directes ou d’une interface série RS-232 robuste afin d’intégrer le système au fonctionnement de la machine CNC.
Surveillez le débit de lubrifiant, la pression d’air et le niveau de fluide. Le système peut signaler les situations critiques afin de permettre une intervention rapide.

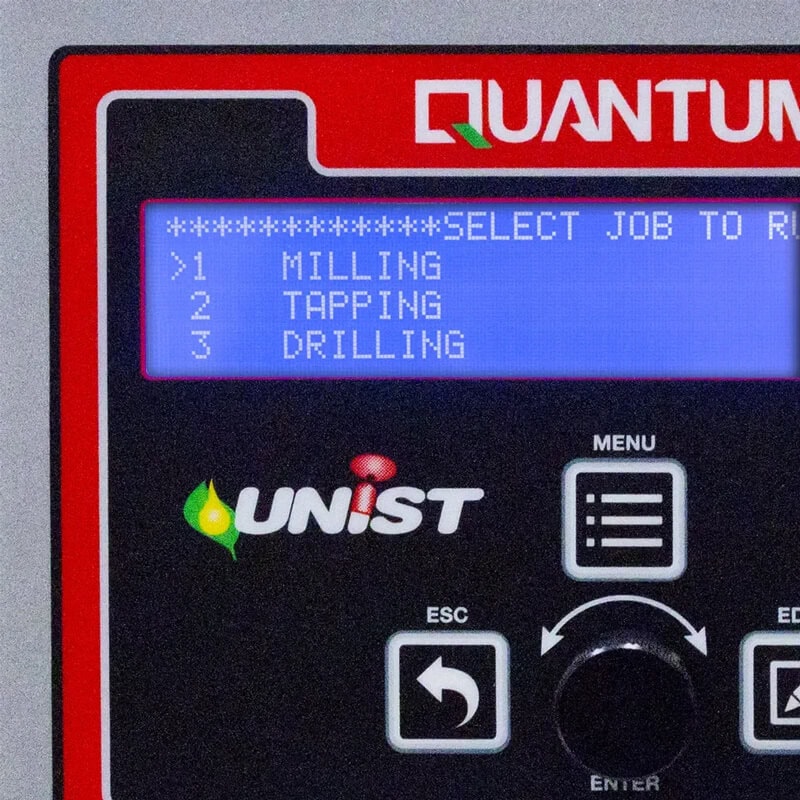

Configurez et enregistrez jusqu’à 250 travaux pour rappeler rapidement les paramètres correspondant aux différentes pièces ou opérations.
Une même buse peut appliquer le lubrifiant et fournir un soufflage d’air pour aider à évacuer les copeaux de la zone de coupe.

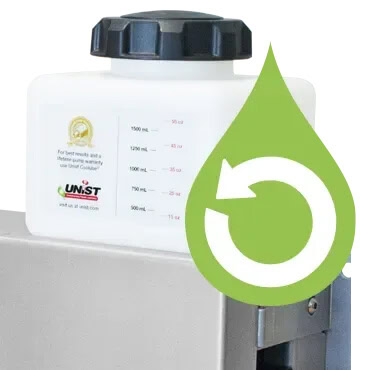

Le système optionnel de remplissage automatique du réservoir permet de maintenir l’alimentation en lubrifiant et de réduire les interventions de remplissage manuel.
Les pompes Unist sont garanties à vie lorsqu'elles sont utilisées exclusivement avec des lubrifiants Unist.
Le Quantum™ convient particulièrement aux procédés automatisés nécessitant un contrôle précis de la lubrification et une intégration avec la machine.
Grâce à la communication RS-232, les machines CNC compatibles peuvent utiliser leur programme pour commander le Quantum™. Le système permet de contrôler la quantité de lubrifiant, le débit d’air et le soufflage afin d’adapter l’application aux différentes opérations et d’aider à dégager les copeaux des cavités.
Le Quantum™ peut utiliser les passages de liquide de coupe existants de certaines machines pour acheminer un brouillard de lubrifiant contrôlé directement vers l’arête de coupe. Le MQL permet également d’obtenir des copeaux pratiquement secs, facilitant leur manipulation et réduisant les besoins liés à l’entretien du liquide de coupe.
La commande numérique, la mémorisation des travaux et la surveillance active rendent le Quantum™ particulièrement adapté aux procédés automatisés où la répétabilité et le suivi des conditions de lubrification sont importants.
Applications typiques : tournage CNC, fraisage CNC, routage CNC, perçage, fraisage, taraudage, brochage, tournage, perçage par friction, sciage à ruban, formage d’extrémités de tubes, cintrage de tubes sur mandrin, usinage robotisé et autres opérations d’usinage automatisées.
| Nombre de sorties | Jusqu’à 6 sorties indépendantes |
| Alimentation électrique | 24 VDC, 60 W max |
| Entrées de commande | Contact sec (fermeture de circuit) ou 24 VDC PNP/NPN |
| Communication série | RS-232 Baud rate: 9600, 14.4k, 19.2k, 38.4k, 57.6k, 115.2k, 230.4k Parity: odd, even, zero Flow control: None, XON / XOFF ASCII Stop bits: 1 or 2 Data bits: 8 End of block character: Carriage return |
| Sortie de relais d’alarme | Relais isolé single pole, double throw Charge max. de 2 Amp |
| Output ranges | 1-drop pumps: 0 to 200 drops/minute (0 to 400 mL/hr) 2-drop pumps: 0-400 drops/minute (0-800 mL/hr) |
| Débit d’air MQL | 0 à 7 SCFM (0 à 198 L/min) |
| Débit d’air de soufflage | 8 SCFM (226 L/min) |
| Fréquence de soufflage | 1 à 255 cycles/min |
| Durée d’impulsion de soufflage | 0,100 s à continu |
| Plage de viscosité | 1-drop pumps: 30-1300 SUS 2-drop pumps: 30-500 SUS |
| Flow sensor minimum viscosity | 50 SUS |
| Température de fonctionnement | 0 à 50 °C (32 à 122 °F) |
| Température d’entreposage | -20 à 70 °C (-4 à 158 °F) |
| Flow sensor inputs | NPN sensor, 10-30 VDC |
| Capacité du réservoir | 64 oz (1 892,7 mL) |

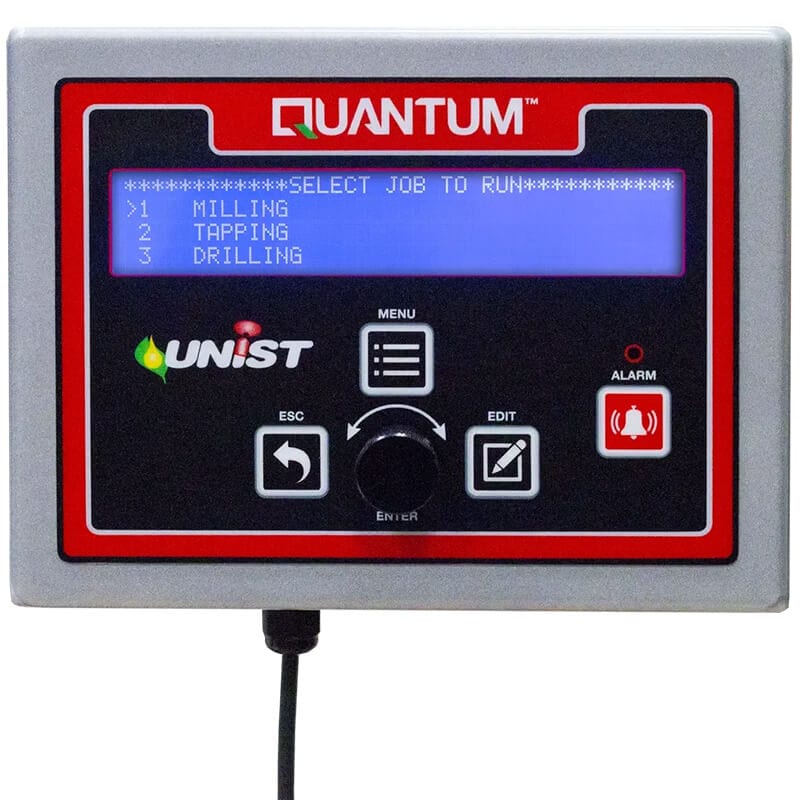

| Remote display cable maximum distance | 20 ft (6.1 m)* |
| RS232 serial cable max length | 10 ft (3.0 m)* |
| Fluid supply for auto refill | Clean, filtered fluid, 20 psi max (138 kPa max) |
| Supply air pressure | Clean, dry compressed air, 80 to 100 psi (5.5 to 6.9 bar), 25 SCFM minimum (708 LPM) |
| Fluid viscosity | 30-1300 SUS |
Le nombre de sorties, les buses, le mode de commande et les fonctions de surveillance peuvent être sélectionnés selon la machine et le procédé.
Que vous souhaitiez intégrer le système directement au programme CNC, utiliser des commandes discrètes ou automatiser le remplissage du réservoir, le Quantum™ peut être configuré pour répondre aux exigences de votre application.
Communiquez avec Montfort International pour déterminer la configuration Quantum™ appropriée à votre équipement et à votre procédé.
Serrure à clé inviolable optionnelle permettant de limiter l’accès aux composants et aux réglages du système.
UNIST offre plusieurs types de buses MQL permettant d’adapter la forme du jet, la longueur et le montage à l’application.
Permet un contrôle du positionnement alternatif.
Les lubrifiants Coolube® d’UNIST sont spécialement formulés pour les applications de lubrification par quantité minimale. Ils forment un film lubrifiant sur les surfaces métalliques afin de réduire la friction et la chaleur générée à l’interface entre l’outil et la pièce. Différentes formulations sont offertes afin de répondre aux exigences d’usinage des métaux ferreux, non ferreux, de l’aluminium et de l’acier inoxydable.
Le Quantum™ est couvert par la garantie standard d’un an d’UNIST. Les pompes UNIST sont admissibles à une garantie à vie lorsqu’elles sont utilisées exclusivement avec les lubrifiants UNIST.
