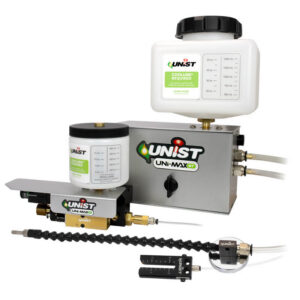

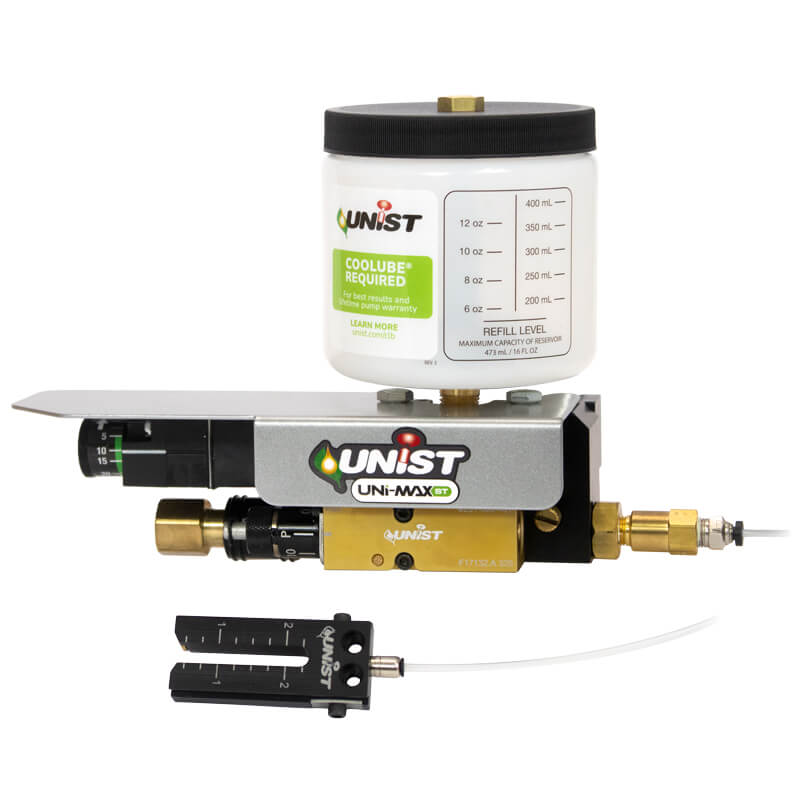

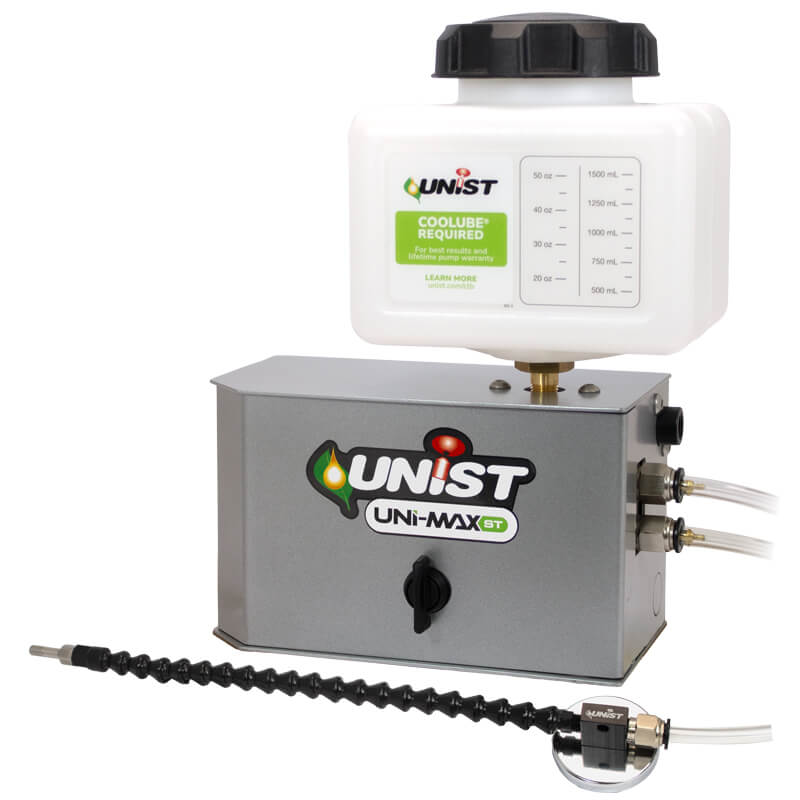

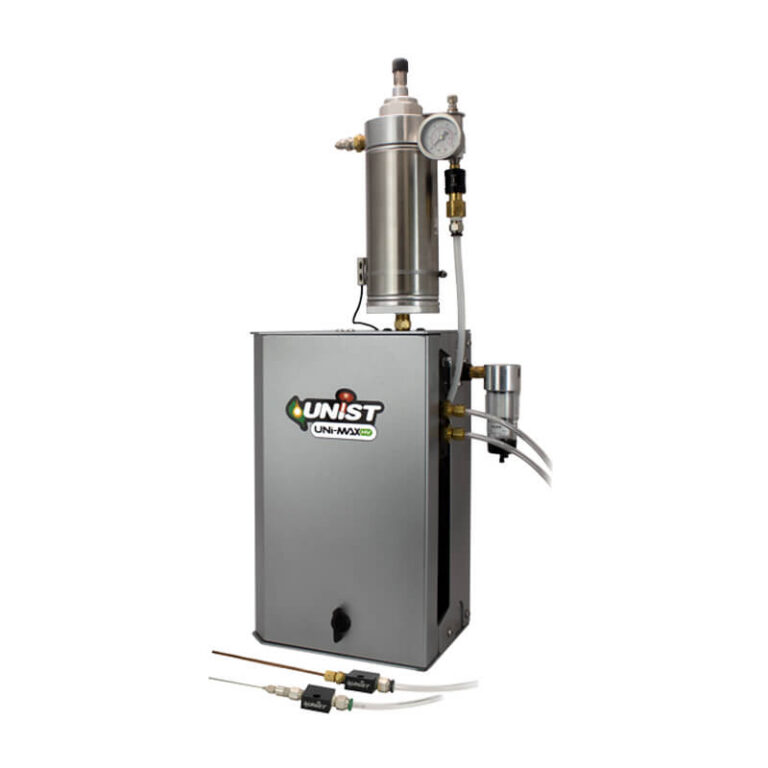

Le Uni-Max® ST de Unist est un système compact de lubrification par quantité minimale (MQL) conçu pour appliquer une quantité précise et répétable de lubrifiant directement dans la zone de coupe.
Idéal pour les applications d'usinage simples, le Uni-Max® ST permet une pulvérisation continue ou par impulsions à l'aide d'une ou de deux buses. Il contribue ainsi à réduire la consommation de lubrifiant, à éliminer les inconvénients associés à l'arrosage abondant et à maintenir des performances d'usinage constantes.
La lubrification par quantité minimale (MQL) remplace l'arrosage abondant conventionnel par une très petite quantité de lubrifiant de haute qualité appliquée avec précision à l'interface entre l'outil de coupe et la pièce.
Plutôt que de refroidir le procédé une fois la chaleur produite, la lubrification MQL réduit le frottement au niveau de l'arête de coupe et limite ainsi la production de chaleur. Cette approche permet de réduire considérablement la quantité de fluide utilisée tout en favorisant un environnement de travail plus propre et d'excellentes performances d'usinage.
Le Uni-Max® ST offre ces avantages dans un système simple et fiable conçu pour les applications nécessitant un ou deux points de lubrification.
Les pompes volumétriques appliquent une quantité contrôlée de lubrifiant à chaque cycle afin d'assurer un débit constant, malgré les variations de température ou de viscosité du lubrifiant.

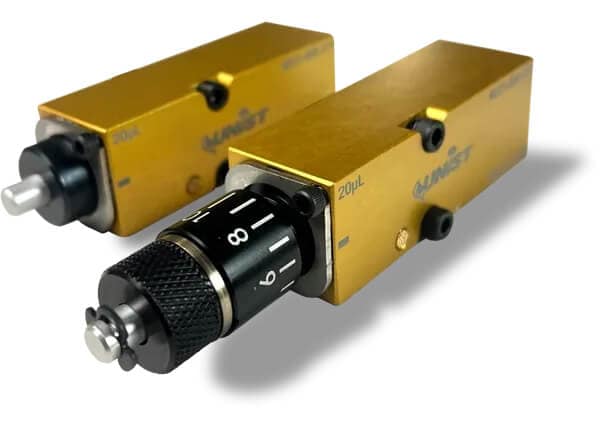

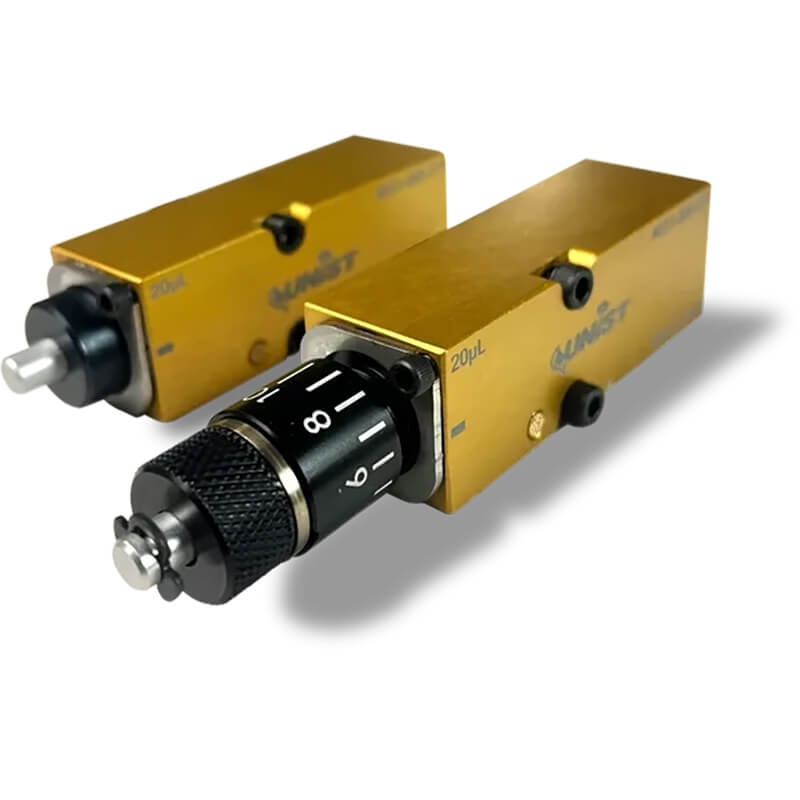

Les pompes Uni-Max® sont testées jusqu'à 12 millions de cycles afin d'offrir des performances fiables à long terme pour les opérations d'usinage et de sciage.
Les pompes autoamorçantes, les tubes à raccordement rapide et la conception simple du système facilitent l'installation, l'utilisation et l'entretien tout en contribuant à garder l'environnement de travail propre.
Chaque procédé d'usinage possède ses propres besoins en lubrification. Le Uni-Max® ST peut être configuré pour fonctionner en pulvérisation continue ou par impulsions.
En mode continu, les pompes fonctionnent tant que le système reçoit son signal d'activation, assurant ainsi une alimentation constante en lubrifiant dans la zone de coupe. Cette configuration convient particulièrement aux opérations continues telles que :
En mode par impulsions, le système effectue un nombre contrôlé de cycles de pompe à chaque activation. Il est ainsi possible d'appliquer une quantité précise de lubrifiant uniquement au moment requis. Ce mode convient particulièrement aux opérations intermittentes telles que :
Le mode de fonctionnement est déterminé lors de la configuration du système et ne peut pas être modifié sur place.
Les pompes volumétriques assurent une application précise et répétable du lubrifiant. Les pompes du Uni-Max® ST sont offertes avec des débits de 20, 40 ou 60 µL par cycle, avec un débit réglable ou fixe selon la configuration du système.

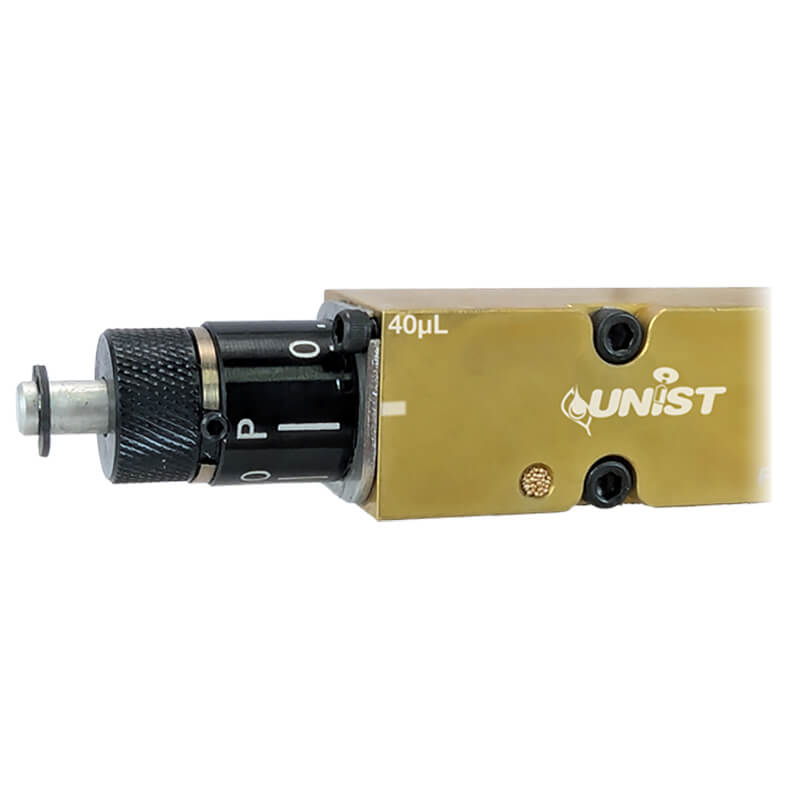

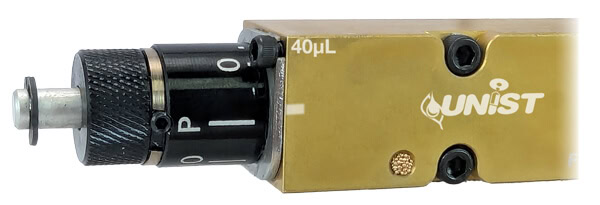

Les pompes peuvent aspirer le lubrifiant même en présence d'air dans la conduite d'alimentation, ce qui simplifie l'amorçage et favorise un fonctionnement fiable.

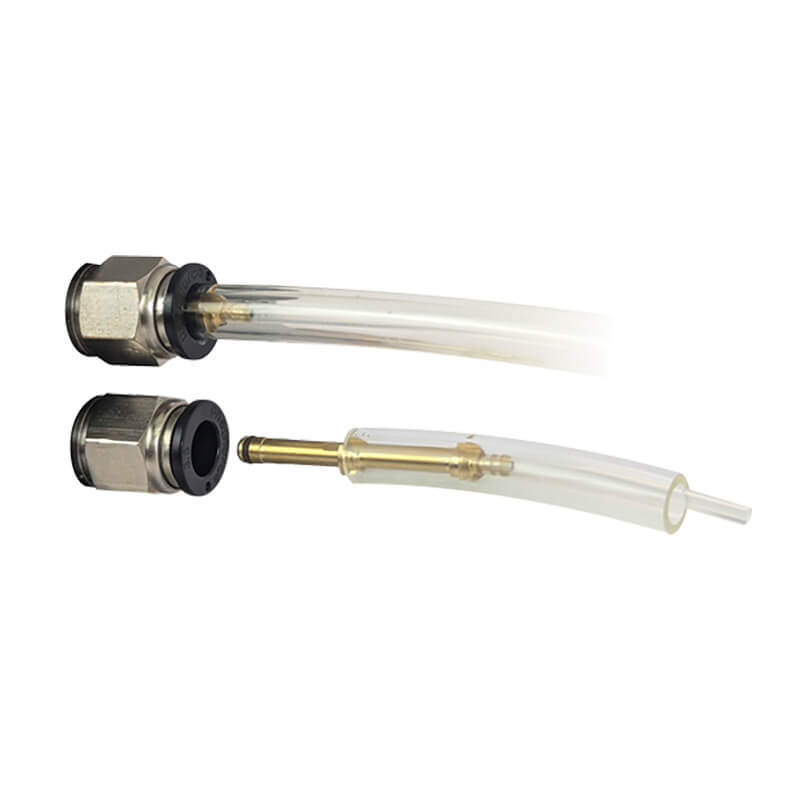

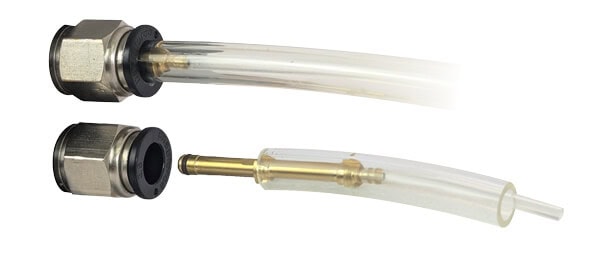

Les raccords instantanés permettent d'installer ou de remplacer rapidement les buses.
Le Uni-Max® ST convient à une vaste gamme d'opérations d'usinage et de coupe, notamment :
Une application contrôlée du lubrifiant permet d'éviter les dégâts associés à l'arrosage abondant tout en acheminant le lubrifiant directement vers la lame.
Le système peut être intégré à la commande de la scie afin d'appliquer le lubrifiant pendant la coupe, ce qui contribue à prolonger la durée de vie de la lame et à réduire le grippage.
Une ou deux buses peuvent assurer une lubrification contrôlée autour de l'outil de coupe afin d'obtenir des coupes plus propres, un meilleur fini de surface et un nettoyage minimal.
Une configuration par impulsions permet d'appliquer une ou plusieurs quantités précises de lubrifiant pendant chaque cycle, contribuant à éliminer la lubrification manuelle et à prolonger la durée de vie des outils.
L'application précise du lubrifiant MQL réduit le frottement au niveau de l'arête de coupe tout en produisant des copeaux beaucoup plus propres qu'avec un système d'arrosage abondant conventionnel.
Le Uni-Max® ST convient également au brochage, au perçage par friction et à la coupe de mousse.
| Spécifications techniques | Uni-Max® ST | |
|---|---|---|
| Nombre de sorties | 1 à 2 | |
| Modes de pulvérisation | Continue ou par impulsions | |
| Débit de pompe / cadence maximale | 20 µL : 300 mL/h, jusqu'à 250 cycles/min* 40 µL : 600 mL/h, jusqu'à 250 cycles/min* 60 µL : 900 mL/h, jusqu'à 250 cycles/min* |
|
| Alimentation en lubrifiant | Alimentation par réservoir | Réservoir de 473 à 1 893 mL [16 à 64 oz], selon la configuration |
| Alimentation sous pression | Lubrifiant propre et filtré; pression maximale de 1,0 bar [15 psi] | |
| Débit d'air typique | 28 à 56 L/min [1 à 2 SCFM] par sortie air/huile | |
| Débit d'air maximal | 131 L/min [4,7 SCFM] par sortie air/huile | |
| Générateur d'impulsions pneumatique | Recommandé : 5 à 50 impulsions/min Maximum : 200 impulsions/min |
|
| Minuterie électronique Pulse R™ | Recommandé : 5 à 50 cycles/min Maximum : 250 cycles/min |
|
| Température de fonctionnement | 0 à 50 °C [32 à 122 °F] | |
| Température d'entreposage | -16 à 70 °C [4 à 158 °F] | |
| Plage de viscosité du fluide | 30 à 5 000 SUS | |
| Pression d'alimentation en air | 5,5 à 7 bar [80 à 100 psi], air comprimé propre et sec | |
*Les cadences maximales sont établies avec le lubrifiant Coolube® 2210. La viscosité d'autres fluides peut avoir une incidence sur les performances.

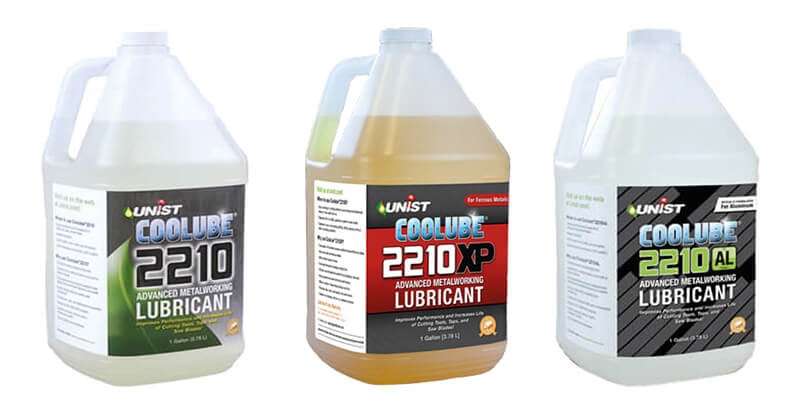

Pour obtenir des performances MQL optimales, le Uni-Max® ST peut être utilisé avec Coolube®, le lubrifiant UNIST spécialement formulé pour les applications de lubrification par quantité minimale. Coolube® forme une pellicule lubrifiante durable à l'interface de coupe afin de réduire le frottement et la chaleur, tout en contribuant à prolonger la durée de vie des outils et à améliorer le fini de surface.
Le système Uni-Max® ST est couvert par la garantie standard d'un an d'UNIST. Lorsque des lubrifiants UNIST sont utilisés exclusivement dans le système, les pompes sont admissibles à la garantie à vie d'UNIST sur les pompes.
Chaque procédé d'usinage possède ses propres besoins en lubrification. Le débit de pompe, le mode de pulvérisation, la configuration des buses, le réservoir et le mode de commande appropriés dépendent de votre machine, du matériau usiné et de votre application.

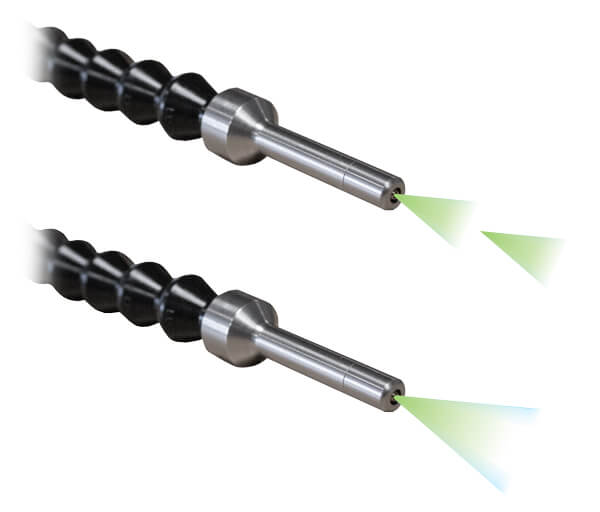

Choisissez entre une pulvérisation continue et constante ou des impulsions individuelles de lubrifiant selon les besoins de l'application.

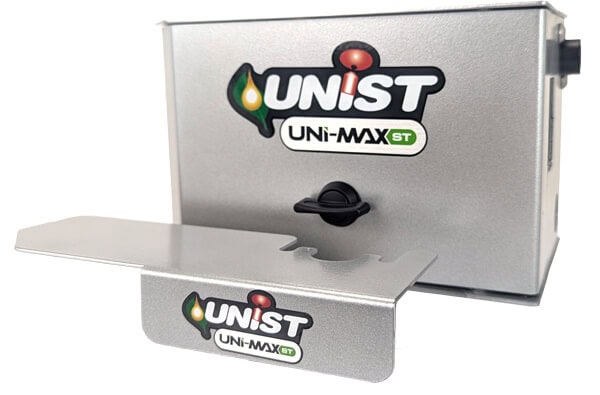

Choisissez un boîtier complet ou un protecteur contre les copeaux afin de garder les composants du système propres et protégés des copeaux et des débris.
Contrôlez la fréquence des cycles de pompe à l'aide d'un générateur d'impulsions pneumatique ou de la minuterie électronique Pulse R™.

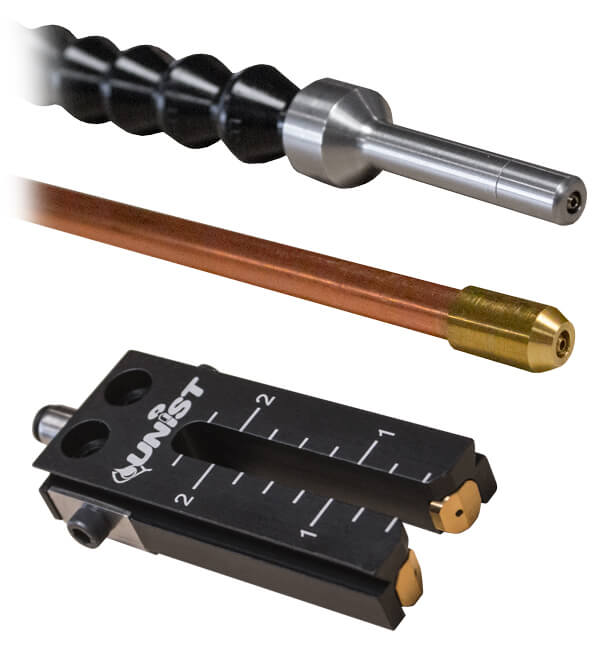

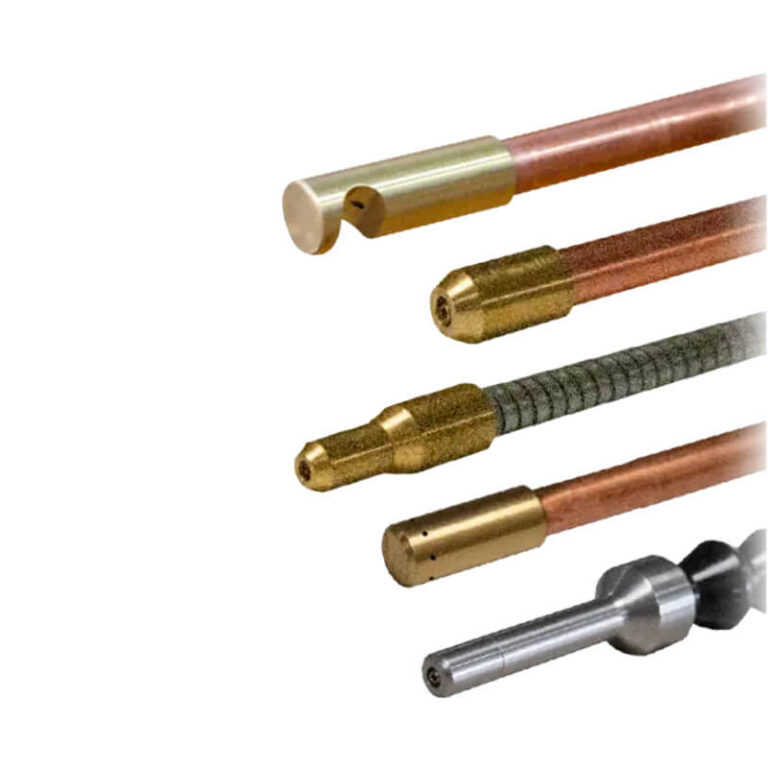

Choisissez parmi une vaste gamme de buses MQL d'UNIST selon la forme de pulvérisation, les exigences de montage et l'application.

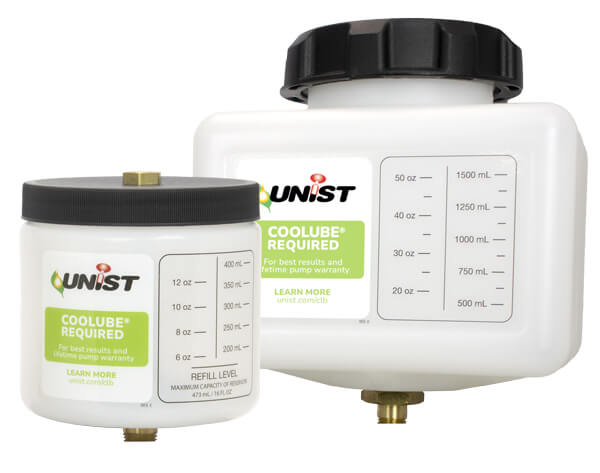

Offerts avec un réservoir de 473 mL [16 oz] ou de 1,89 L [64 oz]. Un détecteur de bas niveau optionnel est offert avec le réservoir de 64 oz. Un détecteur de bas niveau optionnel est offert avec le réservoir de 64 oz.
Activez le système par pilotage pneumatique, électrovanne ou soupape manuelle, selon la machine et l'application.
Une serrure à clé inviolable offerte en option permet de limiter l'accès aux réglages du système.

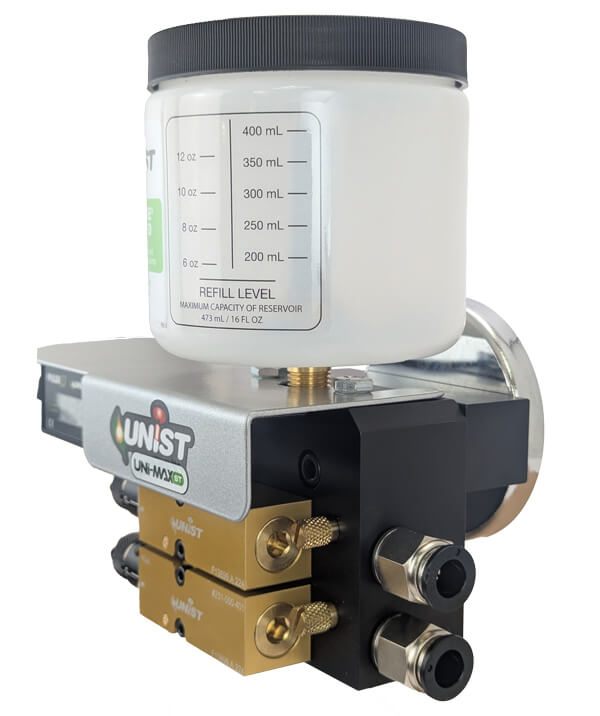

Un montage magnétique optionnel permet d'installer et de repositionner facilement le système sur une surface magnétique appropriée.
