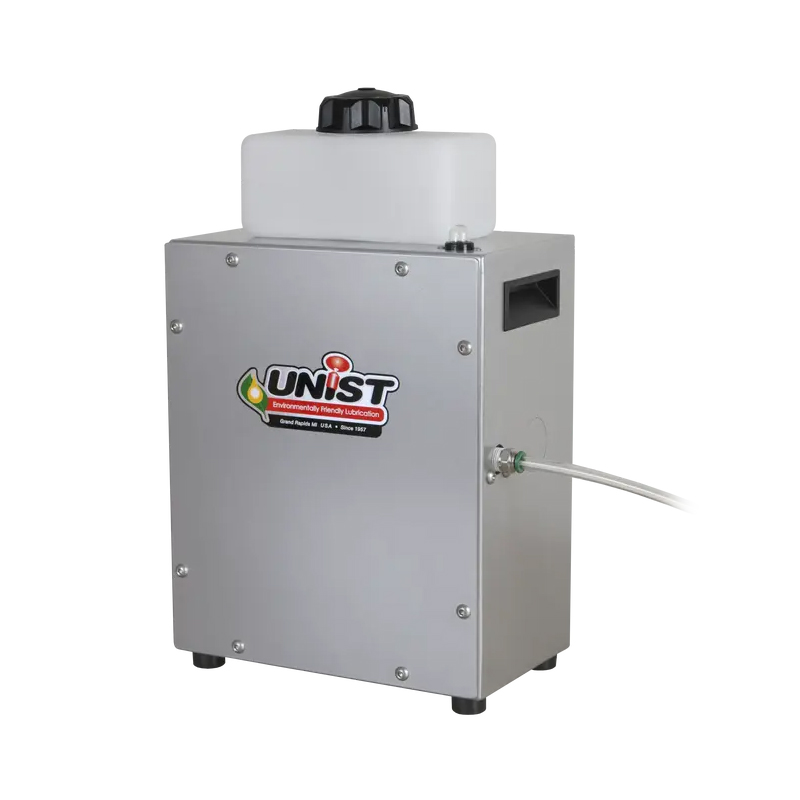

Le Typhoon™ EL d’UNIST est un système de lubrification en quantité minimale (MQL) conçu pour être intégré aux unités de perçage électriques automatisées (ADU) utilisées dans l’industrie aérospatiale. Il permet d'appliquer une quantité contrôlée de lubrifiant directement à l'outil de coupe afin d'améliorer la qualité des trous percés, de prolonger la durée de vie des outils et de réduire la consommation de fluide.
Grâce à son contrôle avancé de la lubrification, le Typhoon™ EL permet de modifier le débit de lubrifiant pendant les différentes étapes du cycle de perçage. Il propose également des options permettant de surveiller le fonctionnement des pompes et de commander un système d'aspiration pour évacuer les copeaux pendant les opérations de perçage. Sa conception industrielle compacte facilite son intégration aux équipements de perçage automatisés.
Contrairement aux systèmes Typhoon™ et Typhoon™ SP destinés aux unités de perçage pneumatiques, le Typhoon™ EL est conçu pour être intégré aux équipements de perçage électriques. Cette configuration permet d'adapter la lubrification aux différentes étapes du cycle de perçage en modifiant le débit de fluide selon les besoins de l'application.
Le système utilise des pompes volumétriques MV d’UNIST pour distribuer des quantités précises et répétables de lubrifiant. Son contrôle avancé permet d'ajuster l'alimentation en fluide pendant les opérations de perçage, contribuant ainsi à réduire la consommation de lubrifiant tout en maintenant des conditions de lubrification adaptées aux outils et aux matériaux usinés.
Le Typhoon™ EL peut également être équipé de dispositifs de surveillance permettant de vérifier le fonctionnement des pompes et de transmettre des informations sur le système. Une vanne de commande du système d'aspiration est aussi offerte en option afin de faciliter l'évacuation des copeaux pendant les opérations de perçage.
Grâce à ces fonctionnalités, le Typhoon™ EL constitue une solution de lubrification adaptée aux environnements de fabrication aéronautique nécessitant un contrôle précis et une intégration aux équipements automatisés.
Perçage avec unités de perçage électriques automatisées (ADU)
Le Typhoon™ EL est équipé de deux poignées intégrées facilitant sa manipulation et son transport. Sa conception permet de déplacer et de positionner le système lors de son installation ou de son entretien.
Le système Typhoon™ EL est conçu pour faciliter l'amorçage du circuit de lubrification. Cette caractéristique permet de préparer rapidement le système lors de sa mise en service ou après certaines opérations d'entretien.
Le Typhoon™ EL possède un boîtier industriel compact et robuste conçu pour résister aux conditions d'utilisation exigeantes. Sa construction durable contribue à assurer un fonctionnement fiable dans les environnements de fabrication aéronautique.
Un système de détection optionnel permet de surveiller le fonctionnement des pompes volumétriques. Il fournit une rétroaction permettant de vérifier que les pompes effectuent leurs cycles de distribution de lubrifiant.
Une vanne optionnelle permet de commander une source d'aspiration destinée à évacuer les copeaux produits pendant le perçage. Cette fonction facilite l'intégration de la gestion des copeaux aux opérations de perçage automatisées.
Un détecteur de bas niveau est disponible en option pour surveiller la quantité de lubrifiant dans le réservoir. Composé d'un flotteur et d'un interrupteur, il permet de signaler lorsque le niveau de fluide atteint un seuil prédéfini.
| Spécifications techniques | Typhoon™ EL d'UNIST |
|---|---|
| Nombre de canaux de sortie | 2 canaux |
| Viscosité maximale du fluide | 1 300 SUS Max (pompe à 1 goutte) 500 SUS Max (pompe à 2 goutte) |
| Débit | 0,03 à 8 mL/min (pompe à 1 goutte) 0,07 à 18 mL/min (pompe à 2 goutte) |
| Capacité du réservoir | 32 oz (946 mL) standard 61 oz (1 804 mL) en option |
| Tension des vannes | 24VDC |
| Exigences | Typhoon™ EL d'UNIST |
|---|---|
| Alimentation électrique | 24 VDC (max 125mA) |
| Alimentation pneumatique | Air comprimé propre et sec |
| Pression d'alimentation | 90-110 psi (6-8 bar) |
Le Typhoon™ EL peut être utilisé avec les lubrifiants de coupe Coolube® d’UNIST. Fabriqués à partir de ressources végétales renouvelables, ces lubrifiants biodégradables sont conçus pour assurer une lubrification efficace tout en réduisant l’utilisation de fluides de coupe traditionnels. L'application de faibles quantités de lubrifiant contribue à réduire les résidus de fluide sur les outils, les pièces et les copeaux, tout en limitant la consommation de lubrifiant.
UNIST offre une garantie à vie sur les pompes du système Typhoon™ EL lorsqu’elles sont utilisées exclusivement avec le lubrifiant Coolube®, conformément aux conditions de garantie du fabricant.
Le Typhoon™ standard est conçu pour assurer simultanément la lubrification de l’outil de coupe et du moteur pneumatique des unités de perçage automatisées (ADU). Il convient aux applications nécessitant une alimentation en lubrifiant pour ces deux composants. Il conserve une conception portable avec des réglages indépendants de l’air et du lubrifiant ainsi qu’un rangement intégré des boyaux.
Le Typhoon™ SP est une version compacte destinée exclusivement à la lubrification des outils de coupe utilisés avec les unités de perçage pneumatiques automatisées (ADU). Contrairement au Typhoon™ standard, il ne comprend pas de circuit de lubrification du moteur pneumatique. Sa conception ergonomique, ses réglages indépendants de l'air et du lubrifiant ainsi que son rangement intégré des boyaux en font une solution pratique pour les applications nécessitant uniquement la lubrification de l'outil de coupe.
