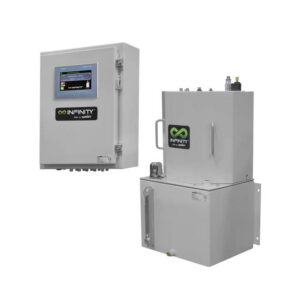

Le Infinity™ d’UNIST est un système de lubrification par quantité minimale (MQL) conçu pour acheminer le lubrifiant à travers la broche des machines CNC. Il offre un contrôle numérique direct des débits d’air et de lubrifiant, permettant un nombre pratiquement illimité de combinaisons pour répondre aux besoins des différentes opérations d’usinage.
Le Infinity™ assure un débit continu de lubrifiant de 5 à 500 mL/h par sortie. Son fonctionnement n’est pas sensible aux variations de viscosité ou de température du fluide, ce qui élimine le besoin d’étalonner le débit de sortie. Cette technologie simplifie également le système en éliminant les dispositifs de chauffage du fluide et les vannes complexes souvent associés à d’autres approches.
Le Infinity™ permet de contrôler avec précision l’application du lubrifiant lors des opérations d’usinage CNC. Sa technologie simplifie le fonctionnement du système en éliminant les dispositifs de chauffage du fluide et les vannes complexes souvent associés à d’autres méthodes de lubrification.

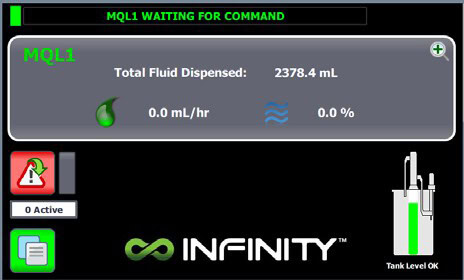

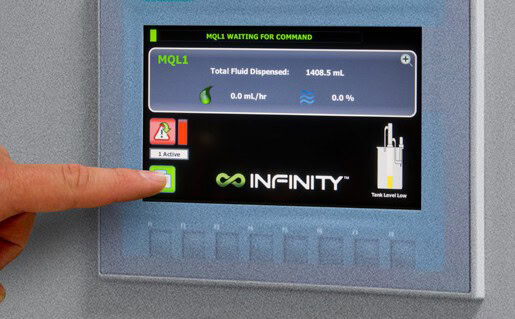

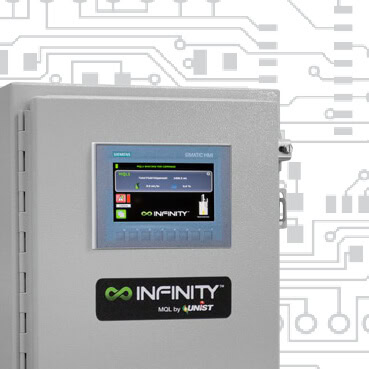

La surveillance active de la contre-pression de la broche, des débits de fluide, des niveaux des réservoirs et d'autres paramètres opérationnels importants garantit le bon fonctionnement du système. En cas de problème, le suivi précis du comportement du système permet un dépannage rapide et précis. L'Infinity™ peut être intégré au contrôleur machine pour offrir une maîtrise complète et intuitive depuis l'interface opérateur ; une interface tactile optionnelle est également disponible.
Fraisage CNC

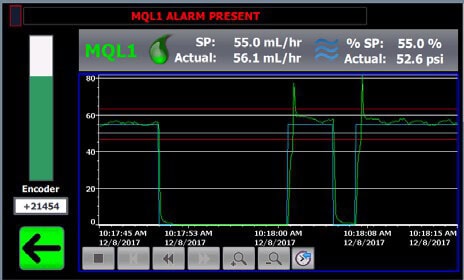

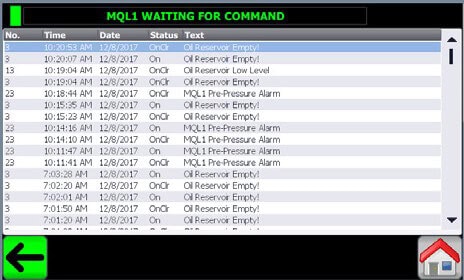

La surveillance active du procédé assure un fonctionnement optimal du système, tandis qu’un historique des alarmes facilite le diagnostic des problèmes.

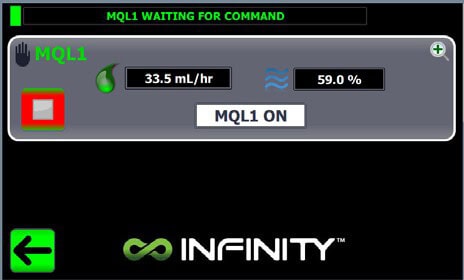

Réglez directement les débits de sortie. Les possibilités de réglage MQL pratiquement illimitées offrent un contrôle précis pour optimiser vos opérations.
La pompe à débit continu, faisant l’objet d’une demande de brevet, assure une distribution précise et répétable du lubrifiant, même à de très faibles débits.
Grâce au principe volumétrique de sa technologie de pompe, le Infinity™ offre une précision et une répétabilité intrinsèques à tous les débits de sortie, quels que soient les fluides utilisés et les conditions environnementales.
La technologie de pompe à déplacement positif du Infinity™ permet de simplifier considérablement le système par rapport aux solutions utilisant d’autres technologies. Cette réduction de la complexité contribue directement à améliorer la fiabilité du système et à faciliter son entretien.
L’élimination des dispositifs de chauffage du fluide et des vannes complexes nécessaires aux systèmes MQL à dosage basé sur le temps réduit le nombre de composants à entretenir. De plus, l’absence d’étalonnage du débit de sortie permet non seulement d’économiser du temps et des efforts, mais aussi d’éliminer les erreurs pouvant résulter d’un mauvais étalonnage.

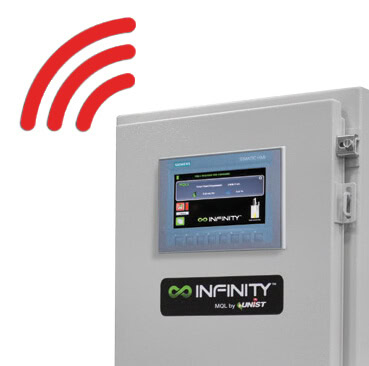

Le contrôleur Infinity™ offre un ensemble complet de paramètres de commande permettant une intégration complète au contrôleur de la machine et l’accès à toutes les fonctionnalités avancées du système.
Une interface de compatibilité est également prise en charge pour les contrôleurs de machines déjà équipés d’interfaces destinées à d’autres systèmes de lubrification MQL. Cette interface permet de commander les fonctions de base du Infinity™ avec un minimum d’efforts d’intégration.
Lubrification de plusieurs broches et buses externes

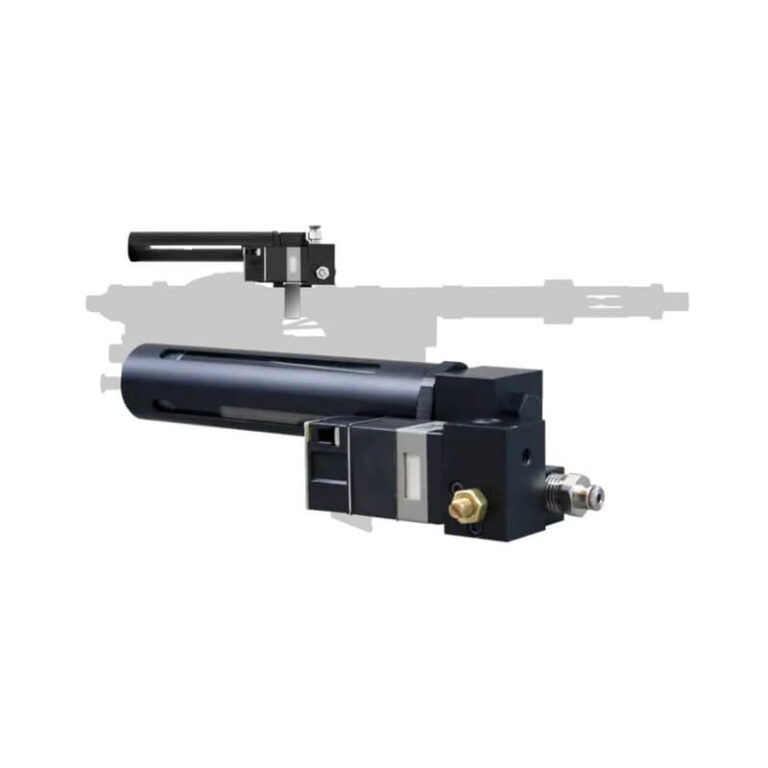

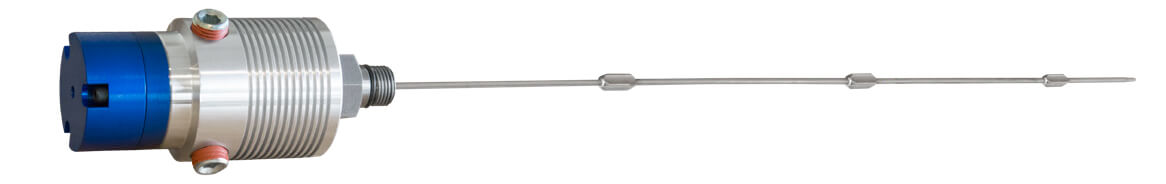

Raccord tournant et tube d'amenée de fluide
| Spécification | Infinity d’UNIST |
|---|---|
| Débit de lubrifiant MQL | 5 à 500 mL/h par sortie |
| Débit d’air MQL | 0 à 10 bar, selon la pression d’alimentation. Jusqu’à 20 SCFM par sortie, selon la charge raccordée |

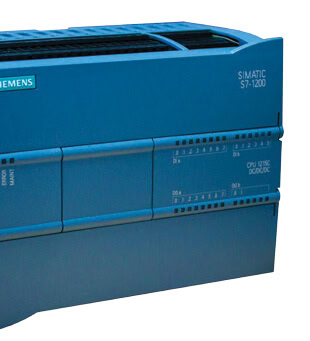

| Interface de commande | Siemens PROFINET |
| Environnement opérationnel | 40 °F à 122 °F (5 °C à 50 °C) ; humidité relative de 5 à 95 %, sans condensation ; pression atmosphérique |
| Poids du boîtier de fluide | 21 kg (47 lb) |
| Poids du boîtier électrique | Système à 1 sortie : 38 lb (17 kg) Système à 2 sorties : 45 lb (20 kg) |
| Dimensions du boîtier de fluide (L × P × H) | 381 × 286,5 × 618,1 mm (15 × 11,3 × 24,4 po) |
| Dimensions du boîtier électrique (L × P × H) | Système à 1 sortie : 406,4 × 185,6 × 571,5 mm (16 × 7,3 × 22,5 po) Système à 2 sorties : 406,4 × 185,6 × 673,1 mm (16 × 7,3 × 26,5 po) |
| Capacité du réservoir | 20 L |
| Niveau sonore | 82 dBA – Protection auditive obligatoire |
| Exigences | Infinity d’UNIST |
|---|---|
| Alimentation électrique | 24 V CC, 6 A max. ; l'alimentation doit provenir d'une source certifiée CE et conforme à la norme UL Classe 2. Le câble d'alimentation doit avoir une section minimale de 3,3 mm² et être conforme aux réglementations locales. |
| Alimentation en air comprimé | 4 à 10 bars, air comprimé propre et sec, débit disponible minimal de 25 SCFM, conforme à la norme ISO 8573-1:2010 (7:4:4) |
| Alimentation en lubrifiant | Lubrifiant MQL propre, filtré à un maximum de 5 microns, avec une viscosité de 50 à 1 000 SUS. |
